采用壓縮式冷水機組的冷凍機房機器設備的布置要求:
(1)制冷機組與其他輔助設備管道的連接必須符合工藝流程,流向通暢。布置設備時要保證操作管理和維護保養設備的需要,同時又要做到緊湊合理,節省機房面積。

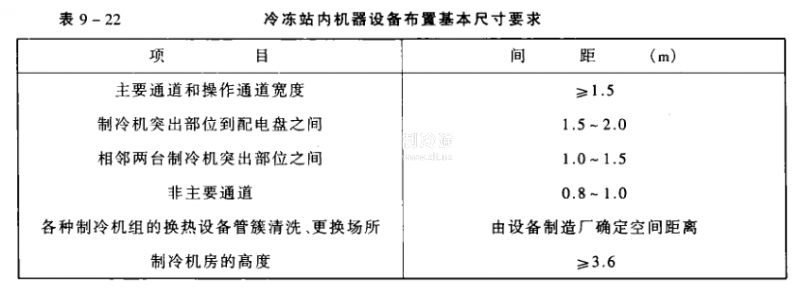

(2)機房內機器間的主要通道寬度及其它各項距離如表9-22。
(3)機器和設備上的所有壓力表,溫度計和其它儀表應設計在能被清楚觀測到的地方,并讓其面向主要操作通道,各種閥門應位于或接近主要通道。
(4)制冷機組運行操作的閥門,設置高度為1.2~1.5米,若超過時,應在操作地點設置工作平臺。
(5)機組布置時要留出抽管檢修的間距,若此一端正好對準門或窗,則可利用門窗。另一端靠墻時,必須有裝印端蓋的空間場地。
