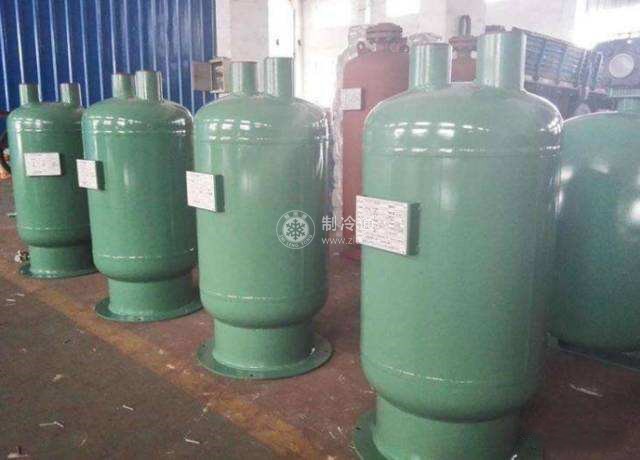

各個容器廠家的產品構成不同，這里以國內一家著名的外資品牌產品為例做相關的分析。該立式分離容器內部由以下部分組成:
1)低液位報警容積( LLCO線以下)，LLCO線一般高于出液口頂部50~100mm，這種容積只是應用于循環桶低液位報警。對于氣液分離器與閃發式經濟器是不存在的。
2)穩定容積(Ballast volume，在化工行業稱為持液量)。這種容積在立式分離容器中以三種形式出現:
穩定容積A:這種容積應用在氣液分離器與閃發式經濟器。保證在高壓貯液桶給立式分離容器一次節流供液量能滿足給下一臺容器(低壓循環桶)或者蒸發器的制冷量。
穩定容積B:這種容積通常用于計算低壓循環桶。穩定容積B 是低壓循環桶的制冷劑泵供液給蒸發器，沒有燕發完的制冷劑液體回流到循環桶的最短時間間隔，并保持循環桶供液進入穩態。通常五分鐘的時間內認為能達到這個目的，所以穩定容積B是泵的每分鐘設計供液量乘以5。
穩定容積C:這種容積其實等于穩定容積A+穩定容積B，這種穩定容積通常用于中溫低壓循環桶。在這臺容器中，既充當給中溫冷庫泵供液的低壓循環桶，也負貴這臺設備在一次節流后再給低溫低壓循環桶供液(即起到閃發式經濟器的功能)。那么穩定容積A的容量負責后者，穩定容積B的容量負責前者。這種具有綜合功能的容器在歐美國家的冷鏈物流冷庫的使用非常流行，這既充分利用了容器的潛在作用，也減少了容器的重復使用(設置)。還降低了工程投資。
3)緩沖容積(Surge volume) :也就是正常液位線到高液位報警線之間的容積。有兩種情況會造成低壓循環桶流入過量的液體。一是由于滿液式蒸發器融霜的液體排入，制冷負荷突然增加造成的。二是低壓循環桶的泵因電源故障，造成回氣管坡向容器的原因使液體流入。假設融霜氣體推動蒸發盤管中的所有液體進入排液管。蒸發盤管中存液的百分比，取決于蒸發盤管從頂部供液或底部供液。頂部供液的蒸發盤管液體比例通常是30%左右。底部供液的蒸發盤管液體比例有時高達80%。
4)報警液面到進氣口的高度。
