制冷設備維修工常用的萬用表主要有兩種：

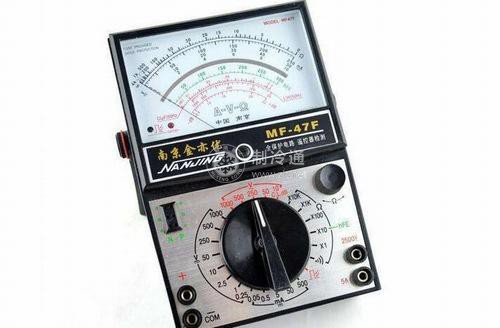

①指針式萬用表。由表頭、轉換旋鈕、表筆插孔、歐姆調零旋鈕及內部電路等組成。
指針式萬用表的表頭是一種靈敏度很高的磁片式直流微安表，由永久磁鐵、游絲和指針、軸座、極掌、活動線圈、鐵芯構成。在永久磁鐵的磁極之間放有導磁能力很強的極掌，它的圓柱孔內安放有圓柱形鐵芯，活動線圈安放在極掌與圓柱形鐵芯之間的空隙中，游絲和指針安裝在軸座上，軸座固定在活動線圈上。一般萬用表裝有電池作為電源，當活動線圈中有電流通過時，電流產生的磁場與永久磁鐵的磁場相互作用，產生轉動力矩，使線圈轉動。結圈轉動力矩的大小與通過活動線圈中的電流大小成正比。當活動線圈的轉動力矩與游絲的反作用力矩相等時，指針就處于平衡狀態，這樣就可以根據指針所指刻度直接讀出被測數據。
②數字式萬用表。與指針式萬用表相比，不但使用方便，而且各項性能指標也有很大的提高。數字式萬用表內部使用印制電路板，面板上設置有量程選擇開關、輸入插孔、hFE插口、電源開關和顯示器。它能對多種電參量進行直接測量并把測量結果用數字形式顯示出來。
