(1)結構

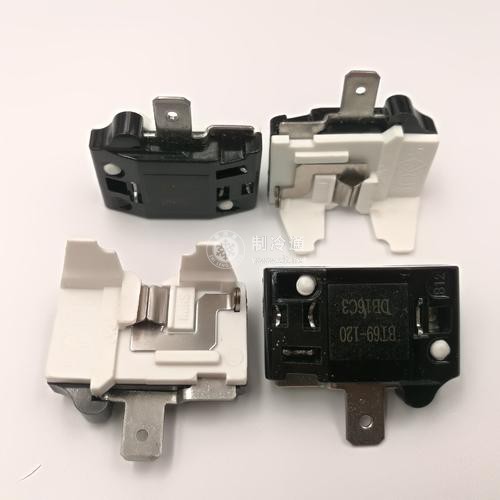

碟形過載保護器的結構由碟形金屬片、觸點、電阻絲加熱器、膠木外殼等組成。
(2) 工作原理
在正常工作時，觸點處于常閉狀態。當電流過大時，通過電阻絲的電流增加，溫度升高，烘烤上部的碟形雙金屬片，使它膨脹變形而反向彎曲，使常閉觸點斷開，電動機繞組斷開，起到保護作用。
它通常與重錘式啟動繼電器一起接在壓縮機電動機電路中配合使用。它被裝在壓縮機的接線盒內，過載保護器的開口緊貼在機體外殼的側壁上。當電流正常，但因散熱不良或長時間連續運轉，導致機內溫度超過90℃時，碟形雙金屬片受熱也會發生彎曲，使常閉觸點斷開，切斷電源。所以這種過載保護器有過電流、過溫升兩種保護作用。
(3)使用注意事項
選擇碟形保護器時，要注意其保護器功率應與制冷壓縮機功率相匹配，還要注意保護器的動作電流及回復時間。如果回復時間不匹配，使動作次數頻縈，對壓縮機繞組絕緣的沖擊次數過多，不但使保護器壽命縮短，而且會燒壞壓縮機。
