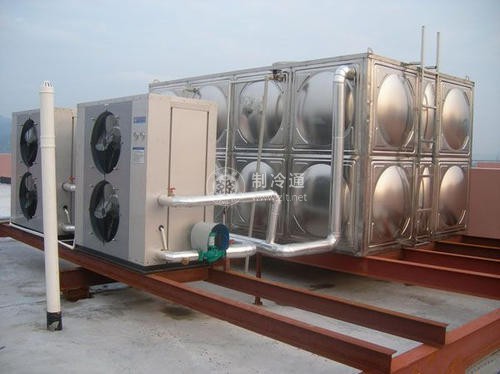

制冷系統中膨脹水箱上配管主要有:膨脹管、信號管、補水管、滋流管、排污管和循環管等。
膨脹水箱的箱體應作保溫處理，并設有蓋板，蓋板上有通氣管，通氣管一般可以選用公稱直徑為100mm的鋼管制作，膨脹管主要用于系統中水因溫度升高引起體積增加轉入膨脹水箱，用來接至系統的定壓點并向水系統補水。膨脹管上嚴禁安裝閥門。否則因誤操作會引起系統超壓事故。信號管主要用于監督水箱內的水位，一般將它接到制冷機房工人容易觀察的地方<例如洗手池)，信號管上應安裝閥門。當水系統安裝、清洗完畢，需要向系統注水時，可打開閥門察看，如信號管有水流出，說明水已注到膨脹水箱的正常水位，即可停止注水。若水箱設置了遠程水位顯示控制儀表。建議信號管還是設上，在水位顯示控制儀表失靈時使用。滋水管用于排出水箱內超過規定水位的多余水量，當系統內水體積的膨脹超過滋水管的管口時，水會自動滋出，該管不許安裝閥門。
從節能節水的目的出發，膨脹水量應予回收(例如對于使用軟化水的系統，盡可能將膨脹水量引至補水箱等)。膨脹水箱內從信號管口至滋水管口之間的容積，稱為有效膨脹容積。排污管用來清洗水箱和放空箱內的臟水，管上應安裝閥門。循環管與膨脹管在同一水平管路上，使膨脹水箱中的水在兩連接管接點壓差的作用下始終處于緩慢的流動狀態，防止冬季供暖時水箱結冰。膨脹水箱的膨脹管和循環管均接在水系統回水管上，膨脹管接在水泵的吸入端，并盡可能靠近循環水泵的進口，以免泵吸入口內氣體液化造成汽蝕。當膨脹水箱內的水在冬季無結冰可能時，也可不設循環管。循環管上應嚴禁安裝閥門。補水管用于補充系統水量，有手動和自動兩種方式，補水量通常按系統水容量的0.5%~1%來考慮。
在工程上由于受建筑條件的限制或其他原因，設置高位開式膨脹水箱定壓有困難時，也可采用隔膜式氣壓罐定壓或補給水泵變頻定壓方式。
