兩面板間的隔熱芯材一般采用隔熱性能優良的硬質聚氨酯泡沫塑料或聚苯乙烯塑料，多為聚氨酯泡沫塑料，其絕熱性能好，具有良好的耐熱性、耐寒性和耐濕性。材料的各個性能參數相互關聯、相互影響，最重要的兩個性能指標為容重與導熱系數。
(1)容重是隔熱板隔熱材料的重要性能指標之一。它對材料的導熱系數、機械強度及原料的消耗量都產生直接的影響。就機械性能而言，隔熱材料的容重越大、機械強度越高，其承重能力也就越強，但導熱系數就越高，原材料的消耗最也越大；容重過小，則機械強度下降，導熱系數也一定變小，就導熱系數而言，較為理想的容重為30-50 kg/㎡，目前，從我國大部分廠家的產品性能看，容重取40-50 kg/m，較為適宜。
(2)當容重為30-50 kg/㎡時，聚氮陌隔熱材料的導熱系數λ值最小，但由于隔熱材料的使用溫度、使用年限、閉孔率、吸水率等都對λ值有重要的影響，板件導熱系數的實際使用位應取0.02-0.028 W/(m·K)較為合理。

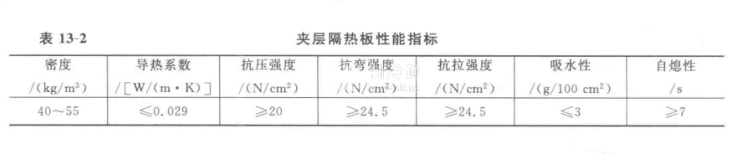

室內型預制板由內、外面板和硬質聚氮醋泡沫塑料隔熱芯材組成時，夾層隔熱板芯材性能應符合表13-2的要求，夾層板應平整(平面度<0. 002)、尺寸應準確(允許偏差±1 mm)，隔熱層與內、外面板黏結應均勻牢固且不應有穿透性的空洞和局部離泡現象。地坪隔熱層應選用密度較大、能承重的硬質泡沫期料芯材，隔熱材料的密度可以用到55 kg/㎡。
室外型預制板隔熱芯材的技術要求同室內型。但對面板的材質、機械強度、耐腐蝕性能要求較高。所以比一般大中型裝配式冷庫的預制板的面板材料厚度要厚些，面板的防腐蝕涂層考慮得比較周到，通常對鍍鋅鋼板進行磷化處理，再進行涂塑處理。如果面板使用鋁合金板。則先進行電化處理，再涂漆防腐蝕。為了增加預制板的抗彎強度，面板大都滾壓成波紋形。
在夾心板設計中，最重要的是面材與芯材之間的連接，鉆結力必須和芯材本身能共同承受同樣的剪切荷載。夾心板抵抗破裂的能力也應該很高，并且具有足以防止面層扭曲的抗拉強度。
