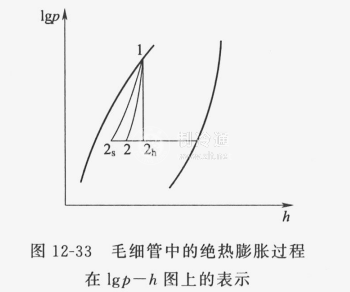

由于摩擦阻力的存在，毛細管中的絕熱膨脹過程不是等熵過程，熵在不斷增加，由此可知，在lgp-h圖上，毛細管中的絕熱膨脹過程可近似地表示在等熵線和等焓線之間，如圖12-33所示。

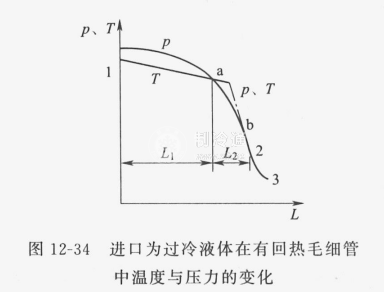

對于進入的制冷劑是過冷液體、有回熱毛細管的膨脹過程，溫度與壓力隨過程進行的變化關系如圖12-34所示.在第一段中，由于△q>0，因此拾值不斷下降，使得溫度不斷下降，溫度降低的多少，取決于△q的大小。工質熵的變化，也取決于△q的大小。如放出的熱量較多，使得熵減的數值大于摩擦帶來的熵增，則工質的熵減小，否則熵可能不變也可能增大。在第二段中，壓力、溫度、比體積、速度的變化與無回熱毛細管相似，但溫度下降較快，比體積和速度增大較慢。熵可能增大，也可能不變或增大，仍是取決于△q的大小，但通常△q并不大，熵是增大的。與無回熱毛細管相比，有回熱的節流過程液體段延長、兩相段縮短、開始氣化的截面后移、出口干度減小。
在圖12-33和圖12-34中，兩相段均存在有一小部分壓力與溫度不重合的地方，即a-b段。這是由于當壓力下降到與工質溫度對應的飽和壓力后，因為管壁上紊流和流線收縮的壓縮作用，工質并沒有氣化，而是處于過熱液體這樣的亞穩狀態。這種現象稱為氣化點滯后。
