自由對流直接蒸發冷卻 如蒸發器設于被冷卻空間內部冷卻空氣，且冷卻被冷卻空間內的空氣依靠重力自由對流換熱，則稱為自由對流直接蒸發冷卻。采用這種方式時，主要熱阻有制冷劑蒸發對流換熱熱阻、蒸發器管內側污垢熱阻、傳熱壁面導熱熱阻、管外側污垢熱阻、傳熱壁面與空氣的自由對流換熱熱阻、空氣與被冷卻物體之間的自由對流換熱熱阻等，總熱阻主要取決于兩項自由對流換熱熱阻。
自由對流直接蒸發冷卻主要應用于冷藏裝置，如冷庫中的頂排管、墻排管、電冰箱中冷藏室蒸發器等。
這種冷卻方式的特點是系統簡單、無風機耗電及耗冷、蒸發器熱惰性較大、傳熱系數較低。
強制對流直接蒸發冷卻 如蒸發器在被冷卻空間內部冷卻空氣，且被冷卻空間內的空氣依靠風機強制對流換熱，則稱為強制對流直接蒸發冷卻。采用這種方式時，主要熱阻有制冷劑蒸發對流換熱熱阻、蒸發器管內側污垢熱阻、傳熱壁面導熱熱阻、管外側污垢熱阻、傳熱壁面與空氣的強制對流換熱熱阻、空氣與被冷卻物體之間的強制對流換熱熱阻等，總熱阻主要取決于兩項強制對流換熱熱阻。

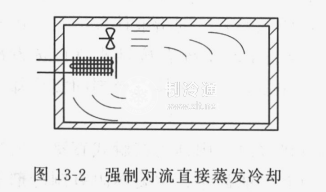

強制對流直接蒸發冷卻是應用最廣泛的冷卻方式，主要有冷庫用冷風機、間冷式冰箱蒸發器、房間空調器蒸發器等。蒸發器與被冷卻空間的關系如圖 13-2所示。
這種冷卻方式的特點是空氣流動速度較高、冷卻速度快、蒸發器熱惰性較小、風機耗電且風機產生的熱量又增加冷負荷，由于強制對流換熱熱阻小于自由對流換熱熱阻，這種冷卻方式的傳熱系數高于自由對流直接蒸發冷卻。
