氣調庫主要有兩種形式，一種為內冷卻器型氣調庫；另一種是外冷卻器型氣調庫。

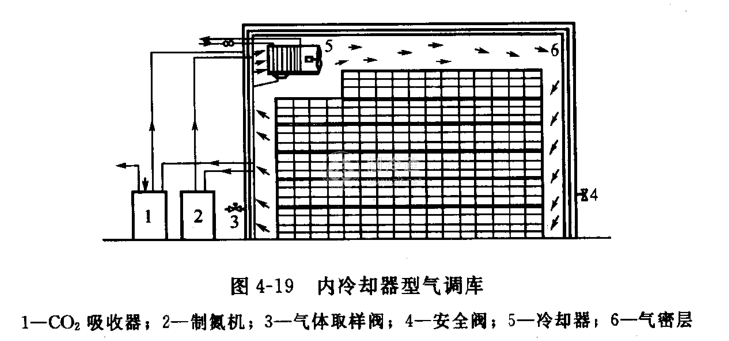

1.內冷卻器型氣調庫 這種形式是把冷卻器安裝在氣調庫內，庫外安裝氣調設備。如圖4-19所示。
2.外冷卻器型氣調庫 如圖4-20所示，是在氣密室外安裝冷卻器，在冷藏庫外安裝氣體發生裝置。這種氣調庫，一般是在普通冷藏庫的基礎上改造的，實質上是一座夾套式氣調庫。它是在普通的冷藏庫內，用鍍鋅鋼板或其他氣密材料圍起一個密閉的氣調貯藏空間。這樣，貯藏空間四周的氣密層與庫房圍護結構內表面之間，就形成了一個夾層，產品放在貯藏空間內，冷卻器裝在夾層內，冷風直接或通過風道在夾層內流動。
這種外冷卻器型氣調庫有如下優點：
1.安裝簡單。一個大型普通冷庫可在短時間內安裝成數個氣調空間。
2.便于維修。
3.貯藏庫內可保持較高的相對濕度。
4.防止外界熱量的傳人，因此，隔熱性能好。
