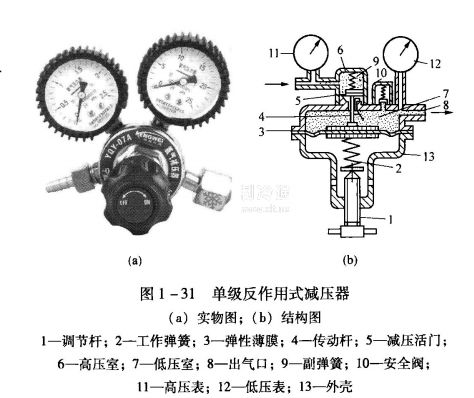

在電冰箱制冷系統維修過程中，氣焊時使用的減壓器為單級反作用式減壓器，其結構和工作原理如圖1一31所示。從氣瓶來的高壓氣體進入高壓室6,高壓表11即顯示此時氣瓶中氣體的壓力。高壓氣體經過減壓活門5減壓后流入低壓室7，此時氣體體積增大，壓力降低，由出氣口供給氣焊使用。
低壓表12指示的是減壓后氣體的工作壓力值。調節桿1通過工作彈簧2、彈性薄膜3、傳動桿4和副彈簧9開閉減壓活門，以改變高壓氣體流入低壓室的數量，獲得需要的工作氣壓。
當氣體用量增大時，低壓室中氣體壓力就會下降，此時彈性薄膜3就會向上鼓起，使減壓活門5開啟度增大，流入低壓室7的高壓氣體量增多，使低壓氣體壓力增高;反之，當氣體用量減少時，減壓活門開啟度逐漸縮小，減少流入的高壓氣體量，使低壓氣體維持穩定的工作壓力。
當氣瓶?jī)?nèi)高壓氣體隨著消耗而降低時，減壓活門5由于受高壓氣體的壓力減小，而會開啟得稍大些，使高壓氣體流入低壓室氣體的流量增多，維持低壓室的氣體壓力不變，達到自動穩壓的作用。如果在使用過程中減壓器發生故障，使低壓室的氣體壓力超過允許最高壓力值時，氣體便從安全閥10處自動逸出，從而保護了減壓器。
