在制冷維修過程中，使用乙炔氣體作為可燃?xì)怏w和使用氧氣作為助燃?xì)怏w混合燃燒成生的火焰，稱為氧一乙炔火焰。氧氣和乙炔氣體混合燃燒而發生的化學反應式為
2C2H2+5O2→4CO2+2H2O
1.氣焊的火焰
氧一乙炔火焰是由氧氣和乙炔氣互相混合后燃燒而產生的,當改變混合氣體中的氧氣和乙炔氣相互之間的比值關系時，其火焰的形狀、構造、性質也會隨之改變。根據氧氣和乙炔氣混合比例的不同，氣焊火焰可分為:氧化焰、中性焰、碳化焰三種。
焊接時火焰的大小可通過調節氧氣和乙炔氣閥進行控制調節，得到氧化焰、中性焰或碳化焰。

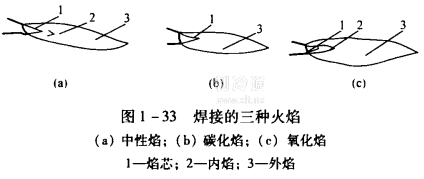

(1)中性焰。中性焰是由氧氣和乙炔按1~1.2:1的比例混合燃燒而形成的一種火焰，它由焰芯、內焰和外焰三部分組成。內焰是整個火焰中溫度最高的部分，在離焰芯末端3mm處沮度達到最大值，約為3050 - 3150℃ ,整個內焰呈藍白色，有杏核狀的深藍色線條，如圖1一32 (a)所示。進行制冷設備維修時，一般用內焰進行焊接，所以內焰又叫做焊接區。
1)根據測量，中性焰的溫度分布數據為:距焰芯末端3mm處:3150~3050℃;距焰芯末端4mm處:3050~2850℃;距焰芯末端4mm處:2850~2650℃ ;距焰芯末端25mm處:2650~2450℃。
2)中性焰的調節方法。點燃焊炬后，逐漸增加氧氣流量，火焰由長變短，顏色由淡紅色變?yōu)樗{(lán)白色，當焰芯、內焰和外焰的輪廓相當清楚時，就可以取得標準的中性焰。
(2)碳化焰。碳化焰是氧與乙炔的比值小于1的比例混合燃燒而形成的一種火焰。三層火焰之間無明顯輪廓，火焰最高溫度為2700~3000℃碳化焰的焰芯呈藍白色，似圓錐，如圖1 - 33(b)所示。內焰為淡白色，其長度為焰芯的2~3倍，外焰呈橙黃色。當乙炔量過多時，火焰尖部冒黑煙。
碳化焰的調節方法為:在中性焰的基礎上，增加乙炔氣的流量或減少氧氣的流量，使火焰由短變長，顏色由藍白色變成橙黃色時，即可得到碳化焰。
(3)氧化焰。氧化焰是氧與乙炔的比值大于1.2的比例時混合燃燒而形成的一種火焰。由于此種火焰氧氣的供應量較多，整個火焰氧化反應劇烈，而火焰各個部分的距離都縮短了，內焰和外焰之間沒有明顯的輪廓，如圖1一33 (c)所示。氧化焰的焰芯呈青白色，并且短而尖，外焰也較短，略帶淡紫色，整個火焰較直，燃燒時會發出“嘶嘶”的響聲。氧化焰的最高溫度可達3500℃。
2.氣焊火焰的調節方法
氧化焰的調節方法為:在中性焰的基礎上逐漸增加氧氣的流量，使火焰的長度變短、變直，并且發出“嘶嘶”的響聲時即可得到氧化焰。
