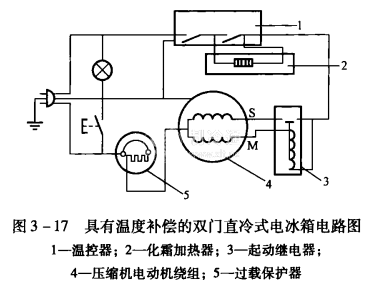

具有溫度補償的雙門直冷式電冰箱電路如圖3一17所示。其工作過程大體與上述單門直冷式電冰箱相同。不同點在于:在冷藏室的蒸發器上裝有溫度補償用電熱絲，當溫控器觸點斷開時，通電加熱，給副蒸發器化霜并兼有溫度補償作用，使冬季環境溫度較低時，溫控器觸點斷開的時間不致過長，以縮短壓縮機的停機時間，從而保證電冰箱冷凍室在環境溫度較低的情況下，有正常的冷凍工作能力。
電磁閥控制雙溫雙控電冰箱電路

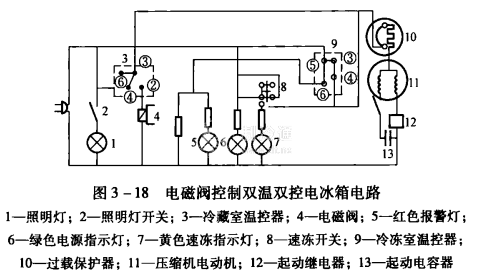

電磁閥控制雙溫雙控電冰箱電路如圖3一18所示。
冷藏室溫度控制器的③、④觸點接通，壓縮機電動機運行，當③、②觸點時，電磁閥斷電不工作。此時，制冷劑先流入冷藏室蒸發器，再進入冷凍室蒸發器。即電磁閥斷電時，制冷劑先進人冷藏室制冷，當冷藏室溫度達到設定值時，冷藏室溫度控制器的③、④觸點斷開，同時將觸點③、②接通，此時，電磁閥通電工作，制冷劑進人第二支路，使冷凍室蒸發器單獨工作。
此時，冷凍室溫度控制器的③、④和③、⑥的觸點均接通，③、④控制壓縮機運轉。③、⑥控制紅色報警燈亮。當冷凍室溫度降到一定的溫度時，冷凍室溫度控制器的③、④觸點跳開，壓縮機停止運轉。當電冰箱內溫度回升到一定值時，重復上述動作過程，控制壓縮機的工作，若冷藏室溫度回升變化不大，只有冷凍室達到開機溫度時，制冷劑在電磁閥控制下.只進入第二支路，使冷凍室蒸發器單獨工作達到節能運行的目的。
