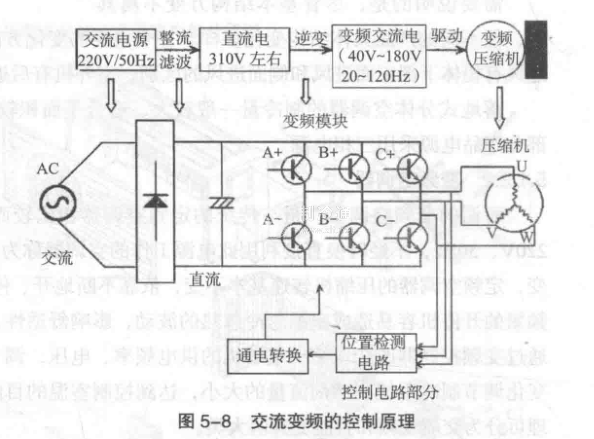

交流變頻控制器由整流器、濾波器、功率逆變器等組成，如圖5-8所示。整流器將220V, 50Hz單相交流電源轉換為310V直流電源，并送到變頻模塊。逆變器在微控制器的控制下，再將直流電源逆變轉換為頻率和電壓可變的三相交流電源供給壓縮機，使壓縮機的電動機轉速隨電源的頻率變化，從而控制壓縮機制冷劑流量，實現制冷量或制熱量的調節。
交流變頻控制器檢測室內外信號如溫度(室外、室內、蒸發器、冷凝器、吸氣管口、膨脹閥出人口、變頻開頭散熱片等)、風機轉速、電動機電流等。并由微機發出風機、壓縮機轉速、制冷劑流量、閥的切換、安全保護等信號，經驅動放大后控制變頻模塊，產生相應頻率的三相交流電壓，驅動壓縮機。交流變頻空調器裝有電子膨脹閥節流元件時，它隨微處理器發出的信號，隨時改變制冷劑流量，故它的效率比普遍使用毛細管節流方式的高。
