制冷系統中電子脈沖膨脹閥的應用

熱力膨脹閥的缺點限制了其應用。隨著制冷劑供液呈調節范圍變寬和調節反應快速度的要求不斷提高，電子脈沖膨脹閥應運而生，并為制冷裝置的智能化提供了條件。電子脈沖膨脹閥利用被調節參數產生的電訊號，控制施加于膨脹閥上的電壓或電流，進而控制閥針的運動，達到調節供液量之目的。

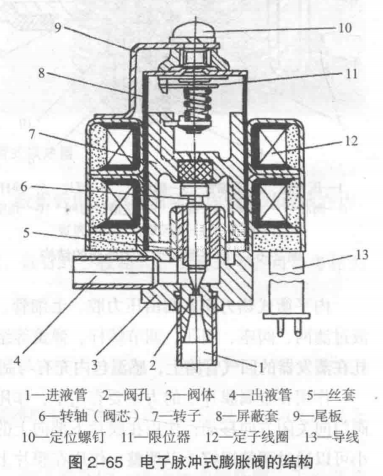

圖2-65所示為電子脈沖式膨脹閥的結構，它是用脈沖步進電動機直接驅動針閥。當控制電路的脈沖電壓按照一定的邏輯關系作用到電動機定子的線圈上時，永久磁鐵制成的電動機轉子受磁力矩作用產生旋轉運動，通過螺紋的傳遞，使針閥上升或下降，調節閥間制冷劑的供液量。
