制冷換熱型設備——螺旋板式換熱器

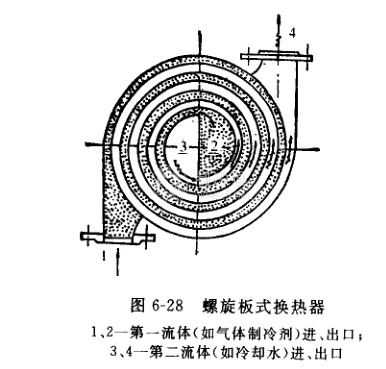

螺旋板式換熱器是由兩張平行的金屬板卷制而成，內部形成兩個螺旋通道，再加上下蓋和接管構成一個螺旋體，如圖6-28所示。兩種熱交換的流體在螺旋形通道內作逆向流動，其中一種流體由中心流到外圓周，而另一流體則由外圓周流到中心而出。

    當工作條件及流體流速相同時，螺旋板式換熱器的傳熱系數比殼管式換熱器高40%~50%，螺旋板式的傳熱系數一般取950~1000 W/(㎡·℃)。
