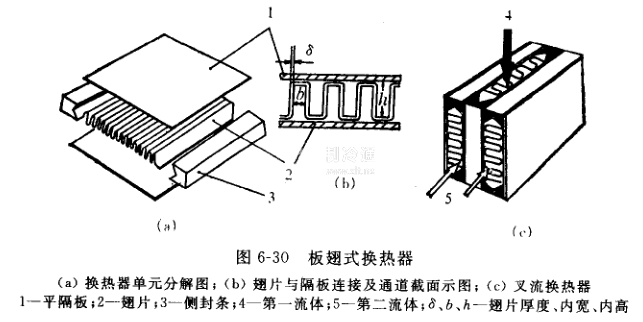

板翅式換熱器為近年發展起來的新型換熱器之一。它是在金屬平板之間緊密的夾嵌著波紋狀金屬導熱翅片，并在四周加上側封條進行整體釬焊而成，如圖6-30。
板翅式換熱器包括若干個換熱的基本單元體及進、出口處的流體分配段和集流箱等部分。基本單元體由波紋狀翅片、平隔板、側封條組成。其換熱面積包括平隔板和翅片。通常隔板稱一次換熱面，翅片稱二次換熱面。換熱過程依靠翅片和隔板來完成。熱流體通過翅片和隔板將熱量傳到冷流體通道中的翅片，從而實現冷熱流體間的換熱。
板翅式換熱器的翅片既起換熱作用(約占總換熱面積80%左右)，又起兩塊隔板之間的加強作用。所以要求翅片與平隔板的材料盡量要薄，但又要有一定強度和耐壓能力。目前國內生產的板翅式換熱器均用鋁錳合金制成，翅片厚度為0. 2、0. 3、0. 5mm，隔板厚1 mm左右，翅片高度為4~12mm不等，其可按熱流形式組成逆流式、叉流式、叉逆混合式的通道結構。
板翅式換熱器單位體積的換熱面積比殼管式換熱器大10倍以上(可達到4000~5000㎡/m3)；其傳熱系數為35-350W/ (㎡·℃)；它的結構輕巧、靈活、堅固，是一種很有前途的換熱裝置。
