溴化鋰吸收式系統被成功地用在舒適性空調冷卻設備中，但這種系統也可用于制熱。
除一些機組使用氨水一氫連續循環外，其他吸收式制冷機采用水作制冷劑和不同的化學試劑作吸收劑。

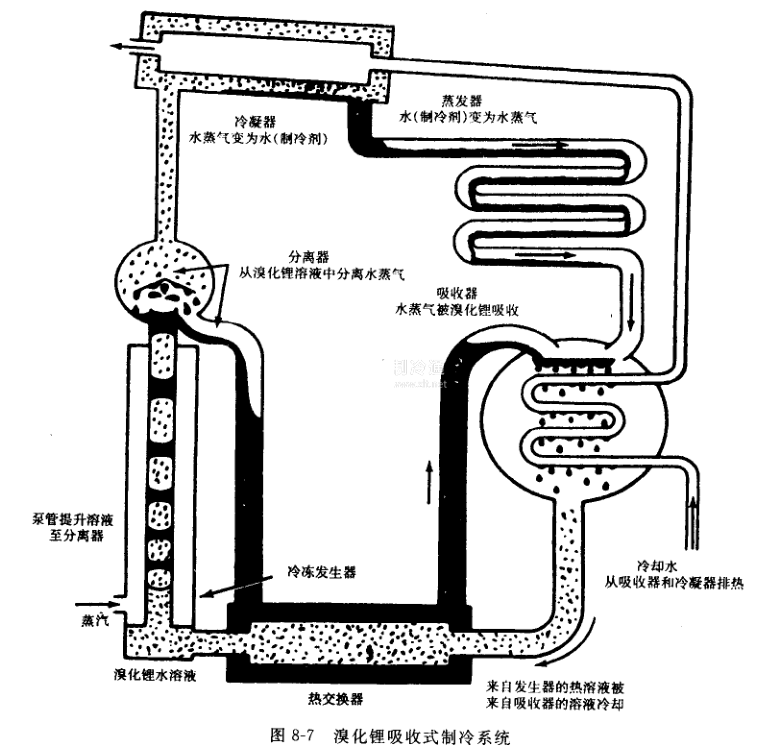

用水作制冷劑的溴化鋰吸收式的系統，如圖8-7。蒸氣(或熱水)用于發生器加熱使溴化鋰濃溶液沸騰產生水蒸氣，虹吸使水蒸氣(小點表示)和稀溶液使之上升到分離器。隨后，圖中黑色的溴化鋰稀溶液靠重力流經熱交換器到達吸收器，并在此處吸收汽化的水。生成的濃溶液(黑點)沉降到吸收器底部并通過熱交換器返回發生器，其間的壓差由溴化鋰液體的壓頭保持。
分離器中的水蒸氣(小黑點表示)上升到冷凝器，凝結轉變?yōu)樗Ｋ恐亓α鹘?jīng)節流孔進入蒸發器。由于系統近于真空，使水在低溫下蒸發制冷.形成的水蒸氣進入吸收器后被溴化鋰稀溶液吸收(黑色)，生成澳化銼濃溶液，流經熱交換器預熱后進入發生器。注意吸收器和冷凝器都是用水盤管冷卻，冷凝器中的冷卻水隨后被送至冷卻塔冷卻后再使用。冷凝壓力約為50-60mmHg柱(約6. 9kPa)，而蒸發壓力為8-10mmHg柱(約 1. 2kPa)。鉻酸鋰常被用作防蝕劑。
從上面分析可以得到，系統中制冷劑水的流程為：發生器(生成水蒸氣)~分離器~冷凝器(變成高壓液體水)一節流孔(減壓)一蒸發器(蒸發制冷)~吸收器(水蒸氣被稀溶液吸收后成為濃溶液)~熱交換器(預熱)~發生器~進入下一個循環。溴化鋰的流程為：發生器(濃溶液沸騰)~分離器(分離出稀溶液)~熱交換器~吸收器(吸收水蒸氣后成濃溶液)~熱交換器(預熱）一發生器~進入下一個循環。
