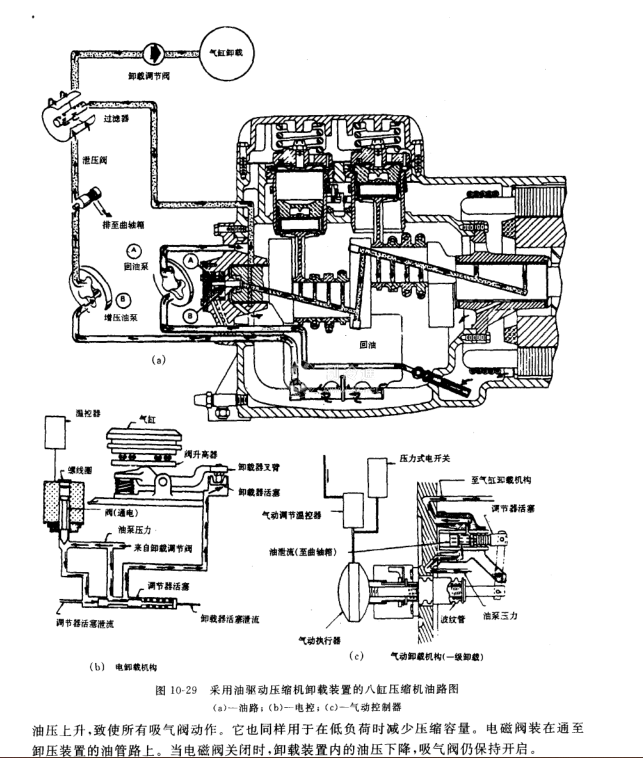

商用壓縮機有開啟式、半封閉式和全封閉式。小型壓縮機多為單缸，單相電動機驅動；較大的壓縮機為雙缸或多缸，由三相電動機驅動，為了空載起動和運行中的卸負，一般設有液動或電動卸載裝置，以控制壓縮機運行的氣缸數，當負荷增加時使更多的氣缸壓送氣體。反之減少運行氣缸數。圖10-29給出了壓縮機的油路系統，并展示了怎樣卸載的電動和氣動執行機構。

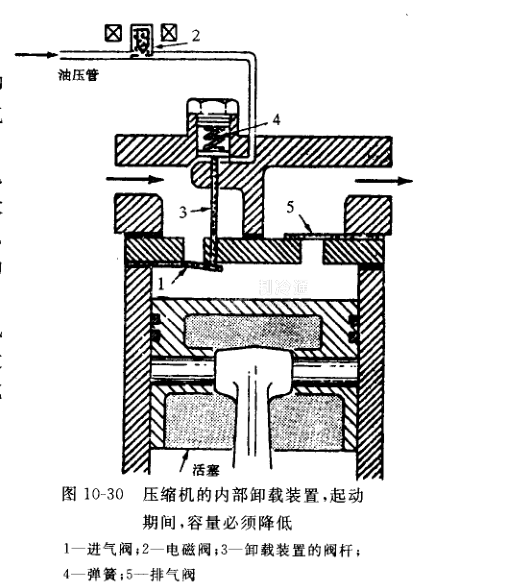

圖10-30是一個氣缸的內部卸載裝置，它通過油壓操縱。彈簧支撐使吸氣閥開啟直到油壓上升，致使所有吸氣閥動作。它也同樣用于在低負荷時減少壓縮容量。電磁閥裝在通至卸壓裝置的油管路上，當電磁閥關閉時，卸載裝置內的油壓下降，吸氣閥仍保持開啟。
低側壓力開關操縱電磁閥。定時器旁通壓力開關在每一小時或兩小時中約用一分鐘使系統滿容量運行。外部卸載裝置通過蒸發器入口的旁通保證吸入冷的氣體(減少過熱)。
