下進上出供液或上進下出供液：當采用泵循環系統時，制冷劑通常采用下供液集管來分配。泵供液系統需要液態制冷劑的循環量大于制冷量對應的質量流量，從冷風機的角度考慮循環的倍率，參考表4-9。

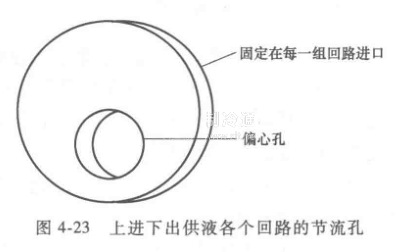

對于目前使用的蒸發器供液方式，大部分是采用下進上出的方式。但是也有采用上進下出的供液方式，在上部的集管上進人每個回路的位置開節流孔。節流孔是一個固定尺寸的小孔(圖4-23)，當采用氨作為制冷劑時，這個孔可能會非常小，以至于可能會被雜質堵塞。所以這個孔通常會開得大一些。當采用小的節流孔時，泵的循環倍率應該在2~3倍或更小，可以參照表4-9中的循環倍率。
過量的液態制冷劑保證了制冷劑能在常規的供液集管內很好地得到分配。
最佳的供液方式是采用下進上出的方式。這是因?yàn)楸P管內液態制冷劑的凈高，能給下部的集管提供一個壓力，來很好地分配各個回路的制冷劑流量，防止每個回路出現制冷量不均勻的現象。
也可以像直接膨脹的應用一樣，采用分液器來分配制冷劑，這樣可以減少泵的循環量。但是，鋼和不銹鋼的分液器價格是非常昂貴的。
