在倒串聯流程的嗅化銼吸收式冷水機組中，低壓發生器的熱源溫度比較高，溶液的質量分數比較低，有利于發生冷劑蒸汽。因此，倒串聯循環流程的雙效蒸汽型溴化鋰吸收式冷水機組，適用于然汽參數比較低的應用場合。為了把低壓發生器流出的溶液送入高壓發生器，必須有一臺在較高溫度下工作的溶液泵，這就使機組的設備增加。

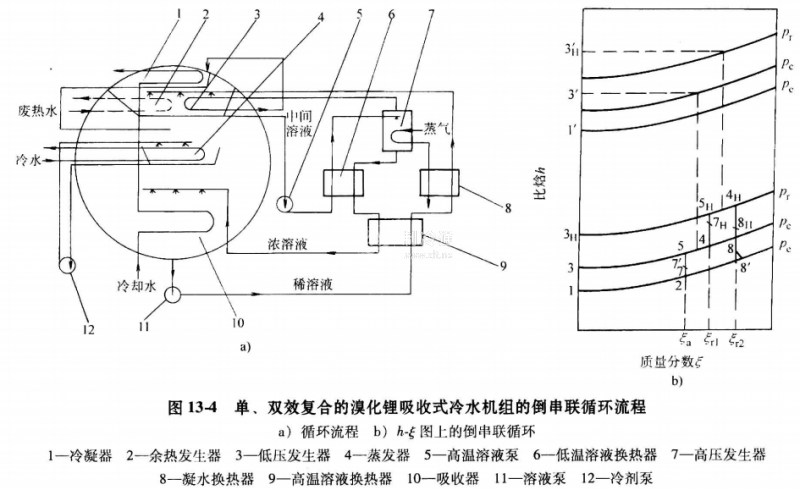

圖13-4為單、雙效復合的溴化鋰吸收式冷水機組的倒串聯循環流程及其在h-f圖上的表示。這是一種在酒精廠應用的、以復合能源驅動的溴化鋰吸收式冷水機組。
在夏天，冷卻負荷增加而加熱負荷減小的時候，機組同時利用蒸汽鍋爐的表壓0. 4MPa蒸汽和酒精生產過程中廢醒液和廢熱水的余熱，作為驅動熱源來制取冷卻工藝過程所需的冷水;到了冬天，冷卻負荷減小而加熱負荷增加時，鍋爐提供的蒸汽全用于加熱工藝過程，利用廢醪液和廢熱水的余熱，來制取冷卻工藝過程所需的冷水。
如圖13-4所示，該機組采用單、雙效復合的循環流程，即在雙效蒸汽循循環流程的基礎上，復合單效熱水型循環流程。機組在雙效結構的基礎上，增加一個由廢醪液和廢熱水驅動的余熱發生器。為了保證在低壓發生過程中，有較高的傳熱溫差，該機組采用倒串聯循環流程:由吸收器流出的稀溶液，先經溶液泵升壓后，進入低溫溶液換熱器和凝水換熱器，被加熱升溫;隨后進入余熱型發生器和低壓發生器，進行低壓發生過程，被濃縮成為中間濃度的濟液;再經高溫溶液泵升壓后，進入高溫溶液換熱器，被加熱升溫;隨后進入高壓發生器，進行高壓發生過程，經再次濃縮成為濃溶液;濃溶液先后經高溫和低溫溶液換熱器流回吸收器。
