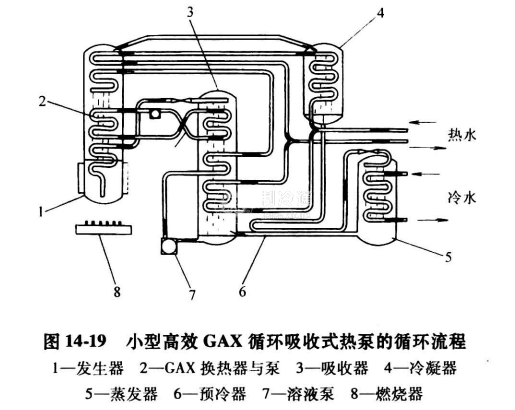

圖14-19為美國Philips公司研制的小型高效GAX循環吸收式熱泵的循環流程。該機組在采用GAX回熱器的同時，還回收兩部分熱量:
①回收部分吸收熱用于預熱進入發生器的溶液，即以圖14-17中G-C部分的吸收熱，用于預熱C-D部分的溶液;
②回收流出發生器的溶液的熱量用于發生過程，即以圖14-17中E-F部分溶液的熱量，用于發生過程的H-E部分。
因此，該機組的熱力系數顯然是比較高的。根據10.6kW樣機的測定結果，制冷工況(環境溫度35℃)的熱力系數達0.82~0.95，而采暖工況(環境溫度-8.3℃)的熱力系數達1.50~1.76,適于寒冷地區的房間采暖。
