單筒型單效機組單筒型機組中發生器、冷凝器、蒸發器和吸收器布置在一個筒體內。這種類型的機組有結構緊湊、高度低、整機組裝后出廠氣密性好、安裝方便等優點。

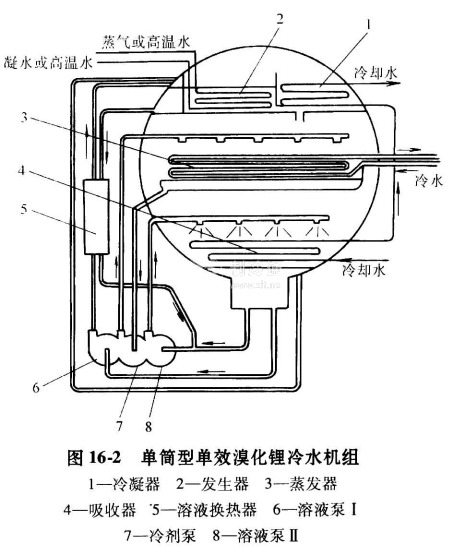

圖16-2為一種單筒型單效溴化鋰冷水機組。冷凝器1和發生器2為左右并列布置，蒸發器3和吸收器4為上下布置。發生器采用沉浸式結構，蒸發器和吸收器采用噴淋式結構。機組采用二只屏蔽泵，吸收器采用濃溶液和稀溶液混合噴淋，冷卻水采用串聯型式。

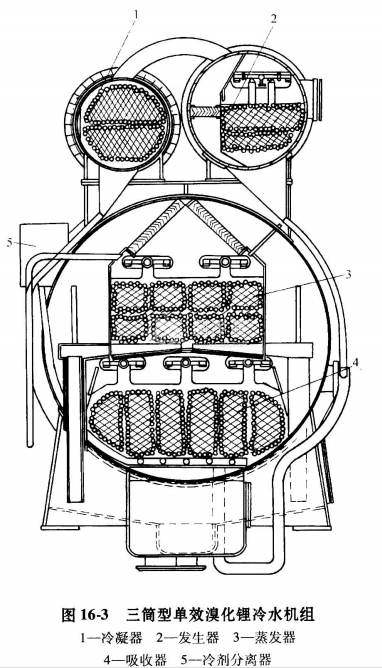

三筒型單效船用機組三筒型通常是船用單效溴化鋰冷水機組的特殊結構。圖16-3為一種三筒喇單效溴化鋰冷水機組。發生器2和冷凝器1分別布置在上面的兩個筒體內，蒸發器3和吸收器4則布置在下面的筒體內，形成三筒結構。為了使機組在船舶搖擺和傾斜時也能工作，發生器采用噴淋式結構。發生器和冷凝器底部各設兩個漏斗形液囊，蒸發器水盤有四個出液口通向液囊。
