吸收器的作用是用發生器濃縮后的濃溶液，吸收來自蒸發器的冷劑蒸汽，以保證蒸發壓力。吸收器也是管殼式結構的噴淋式換熱器。
(1)噴淋系統
噴淋系統的性能，直接影響到吸收器的性能。為了提高吸收器的傳熱、傳質效果，必須將溴化鋰溶液均勻分布在傳熱管外側。通常吸收器的噴淋系統有噴嘴和淋激式兩種。

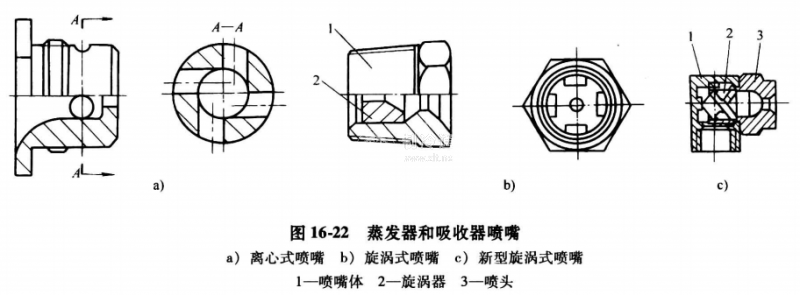

1)噴嘴噴淋系統。此系統就是溶液在一定的壓力下通過噴嘴噴出，形成均勻的霧狀液滴，噴灑在傳熱管上。噴淋系統由噴淋管和噴嘴組成。噴淋管可根據噴嘴的特性，采用矩形管或圓形管，噴嘴通常采用旋渦式或離心式噴嘴。如圖16-22所示。
噴嘴噴淋系統必須有足夠的溶液量噴淋在吸收器的傳熱管上，可以將濃溶液直接噴淋，也可將濃溶液混入部分稀溶液后噴淋。但要保證一定的噴淋密度，在傳熱管表面形成充分覆蓋的液膜，以利于傳熱、傳質。

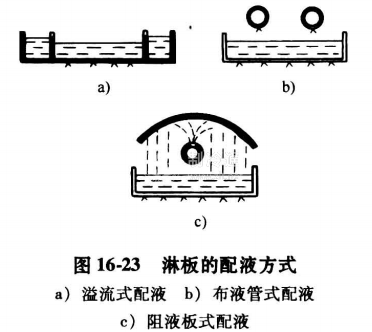

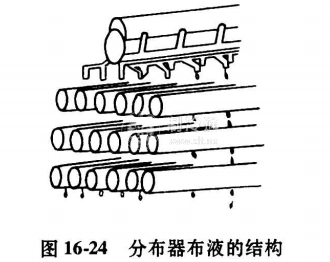

2)淋激式噴淋系統。此系統通常使溶液通過鉆有許多小孔的淋板，均勻地噴淋在傳熱管上。淋板有壓力式和重力式兩種。壓力式淋板是靠溶液泵的壓力進行噴淋，具有較好的噴淋效果。重力式淋板是靠布液盒內的溶液自身重力進行噴淋，由于噴淋壓力低，噴射角較小。但是結構簡單，耗泵功率小，所以應用比較普遍。圖16-23,圖16-24分別示出淋板的配液方式和分布器布液的結構示意圖。
(2)傳熱管 吸收器的傳熱管采用純銅管，管型為光管或高效傳熱管。吸收器采用的高效管有F形管、縱槽管、等曲率管等。傳熱管排列以增強傳熱、傳質為目的，有直排、交錯排、不等距排、曲面排等多種。
(3)抽氣管系 吸收器是機組中壓力最低的地方，最宜積聚不凝性氣體。不凝性氣體是影響吸收性能的最重要因素，因此，在吸收器內布置抽氣管系來抽取不凝性氣體，效果最好。
