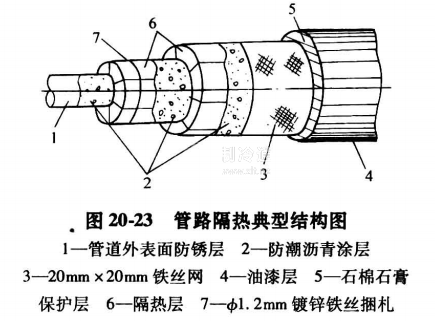

確定隔熱層厚度是實現良好隔熱，減少制冷量損失的基本條件，但只有合理地實施隔熱結構，才能保證其隔熱效果。通常保冷用的隔熱結構，一般從內到外約有5層(見圖20-23):防銹層、隔熱層、防潮層、防蝕及識別層等。
隔熱結構的內層為金屬管道或設備的表面防銹層。它可以在一旦冷表面受濕后，避免銹蝕，以提高管道使用壽命。防銹層一般用紅丹防銹漆涂1~2層，或用冷底子油涂刷1~2遍。
隔熱層在防銹層后施工，根據管道或設備結構尺寸、形狀不同，可采用多種施工方法。目前使用較多的有:砌塊型、澆灌型、噴涂型和充填型等。砌塊型是將隔熱材料預制成磚、板、管殼等形狀，施工時選擇一定的幾何尺寸。用掛釘、鐵絲等將成型件固定于管道或設備外壁，構成隔熱層。常用的隔熱材料有:軟木、聚苯乙烯和聚氨酯泡沫塑料、礦棉或巖棉等。半圓形管殼是在管道隔熱中較廣泛采用的一種隔熱型式。硬質閉孔聚氨酷泡沫塑料制品施工方便、隔熱效果良好。澆灌型是用聚氨酯現場灌注發泡，構成隔熱層。這種隔熱層與管道結合牢固、不易松動或脫殼，但其施工不方便。噴涂型是把聚氨酯泡沫塑料的發泡配料，在施工現場利用噴槍噴涂于設備或管道表面，構成隔熱層。這種方法更適用于非規則結構的設備和管道隔熱。充填型是將松散的隔熱材料，充填于事先做好隔汽防潮層的設備或管道外的金屬殼、板壁、箱或網殼內，構成隔熱。這種隔熱層的施工較麻煩，工藝要求較高。
