壓力容器法蘭與筒體的連接型式_整體法蘭

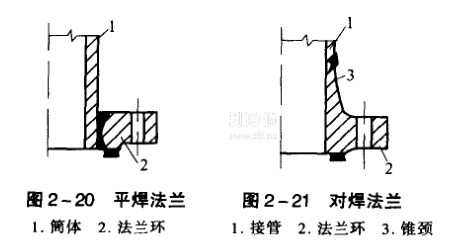

法蘭與法蘭頸部為一整體或法蘭與容器的連接可視為相當于整體結構的法蘭，稱為整體法蘭。根據它與筒體的連接型式又可分為平焊法蘭(見圖2-20)和對焊法蘭(見圖2-21，亦稱長頸法蘭)兩類，平焊法蘭是將法蘭環套在筒體外面，用填角焊.與筒體連接的法蘭。這種法蘭因其結構簡單、制造容易而使用廣泛。但是其剛性差，受力后容易產生變形和泄漏，有時還導致筒體彎曲，所以一般只用于直徑較小，壓力、溫度較低的低壓容器上。對焊法蘭是通過錐頸與筒體對焊連接的法蘭。這種法蘭因根部帶有較厚的錐頸圈，不僅剛性較好，不易變形，而且法蘭環通過錐頸與筒體對接，局部應力較平焊法蘭大大降低，而強度增加。但這種法蘭制造比較困難，所以僅在中壓容器上采用。
