根據閥瓣開啟高度的不同，安全閥分為全啟式和微啟式。
1.全啟式安全閥

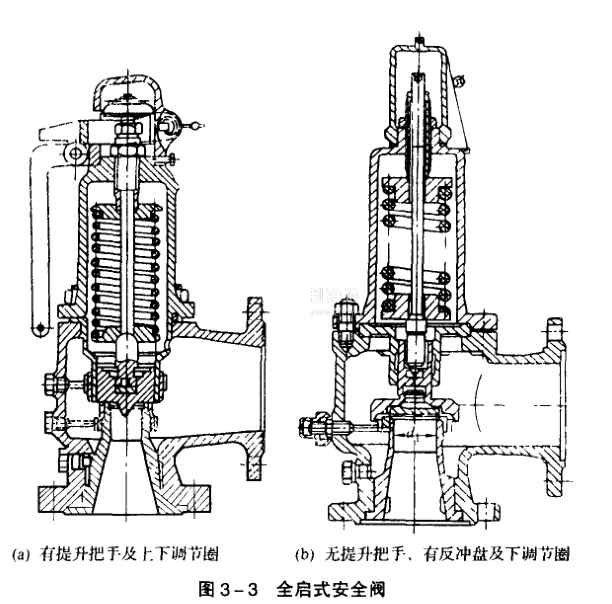

如圖3-3所示，安全閥開啟時閥瓣開啟高度h≥d/4(d為流道最小直徑)。閥瓣開啟高度已經使其簾面積(閥瓣升起時，在其密封面之間形成的圓柱或圓錐形通道面積)大于或等于流道面積(閥進口端到密封面問流道的最小截面積)。為增加閥瓣的開啟高度，裝設上、下調節圈。裝在閥瓣外面的上調節圈和閥座上的下調節圈在密封面周?chē)纬梢粋€(gè)很窄的縫隙，當開啟高度不大時，氣流兩次沖擊閥瓣，使它繼續升高，開啟高度增大后，上調節圈又迫使氣流方向轉彎向下，反作用力使閥瓣進一步開啟。這種形式的安全閥靈敏度較高，調節圈位置很難調節適當。近年來制造的全啟式安全閥普遍采用反沖盤的結構，與閥瓣活動連接。
2.微啟式安全閥

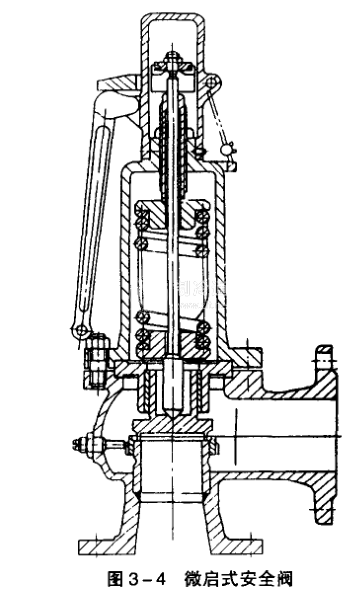

閥瓣開啟高度很小，h=(1/40~1/20) d。為了增加閥瓣開啟高度，一般在閥座上裝設一個調節圈(圖3-4)。微啟式安全閥的制造、維修、實驗和調節比較方便，宜用于排氣量不大、要求不高的場合。
