單風道節流型變風量系統的形式和風量調節

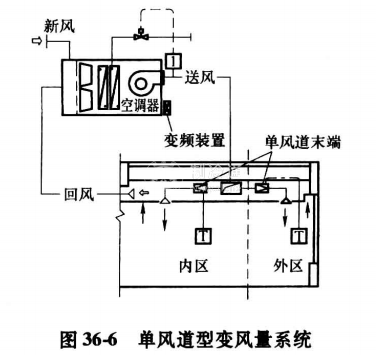

 (1)系統型式 單風道節流型變風量系統由節流型末端和配有變頻風機的空調器、風管分配系統和相關的控制環路組成。以分有內、外區的辦公樓建筑為例，其組成如圖36-6所示。根據用途，它還可以分為單冷型、單冷再熱型和冷熱型變風量系統。單冷型系統末端不設加熱器，用于全年供冷的內區或無需供熱的夏熱冬暖地區。單冷再熱型亦由單一風道組成、全年送冷風，末端裝置部分或全部設加熱器，可按需對不同區域分別供冷、供熱;冷熱型變風量系統可提供冷或供熱兩種工況，即空調送出冷風或熱風。系統一般用于夏季供冷、冬季供熱的外區或不分內外區的小型辦公建筑等。

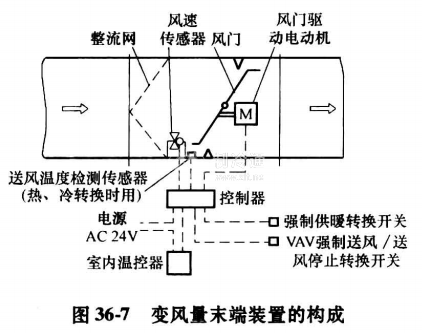

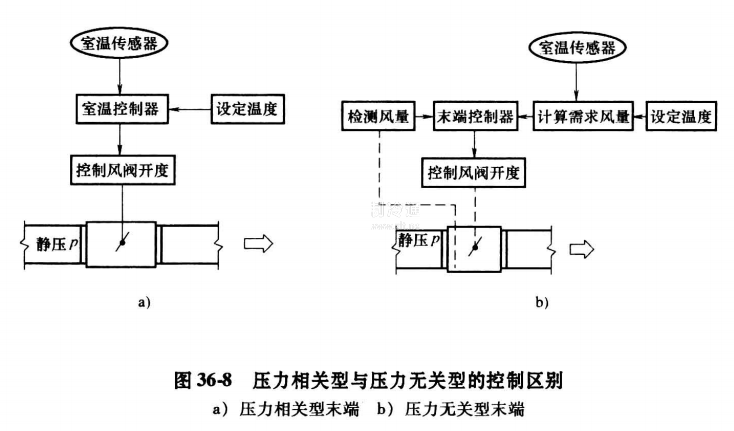

(2)末端裝置 圖36-7為典型的以單葉閥作為節流部件的末端裝置。就其調節方式可分為“壓力有關型”和“壓力無關型”兩種。前者是指該末端裝置雖能按被調房間的負荷變化而調節風量，但送風量會隨不斷調節過程中起變化的風道撲壓變化而波動。后者則在末端裝置進風處設風速或風量傳感器(測壓管或超聲波風速傳感器等)，以實測的風量提供末端控制器以反饋給風閥而調整開度。圖36-8是這兩者控制區別的示意圖。

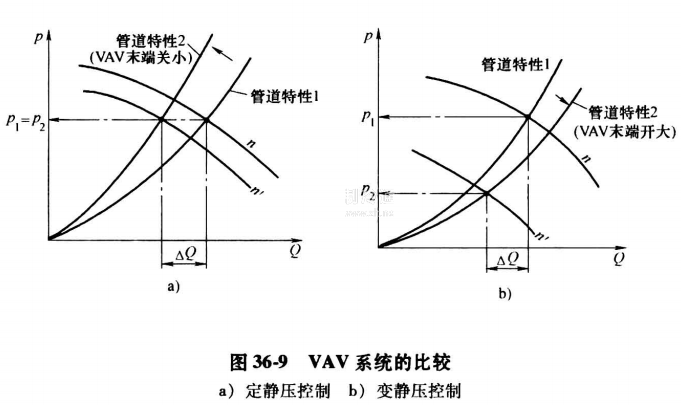

(3)系統風量調節 為了防止變風量末端裝置關小后風管內靜壓變高而不能充分節能，故系統風管上設有靜壓傳感器(其位置設在風機離最遠末端裝置距離的2/3處)，當風量?jī)?nèi)靜壓變化時，由它通過靜壓控制器調節變頻器以改變風量，并使系統靜壓恒定。此種調節方法稱“定靜壓控制”。另一種調節方法是在各末端裝置上設開度傳感器，經系統控制器綜合所有閥門開度信息后來整體調節風機風量(變頻調速)，使具有最大靜壓值的 VAV末端處于接近全開狀態，即盡可能使風機在最低靜壓下運轉以節約能耗，同時不致增加噪聲。這種不控制凈壓的控制方法稱為“變靜壓法”。圖36-9給出了這兩種方法在風機系統中運行工作點的分析比較。
