空調水系統的配件——過濾器

 為了防止水管路系統的限塞和保證水路系統中的設備和閥件的正常工作，在管路系統中應安裝過濾器，用以清除水中雜物。通常過濾器應安裝在水泵的吸入管和換熱器的進水管上。

過濾器有立式直通式、臥式直通式、臥式角通式及Y形過濾器。工程上常用的是Y形過濾器，它具有外形尺寸小、安裝清洗方便的特點。濾心采用不銹鋼制成，把水中雜質收集起來，用人工以不定期方式清除。

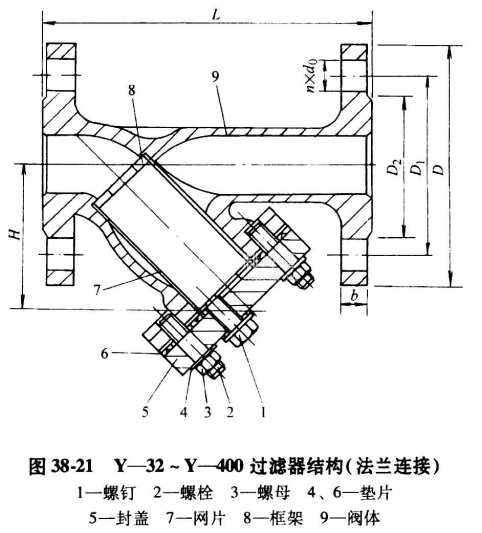

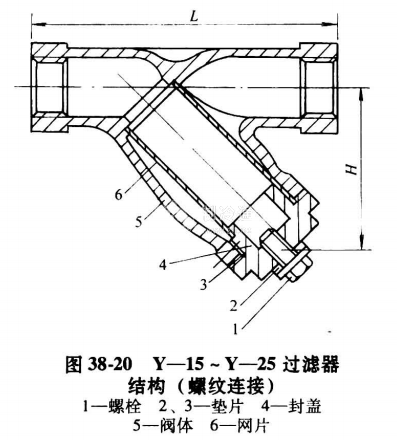

Y形過濾器有兩種連接方式:螺紋連接(見圖38-20)和法蘭連接(見圖38-21)。其主要技術參數:①公稱直徑DN15~400mm ;②工作壓力1.0MPa;③試驗壓力2.0MPa;④介質溫度≤220℃。

過濾器本體用鑄鋼制作，Y-15~Y-25過濾器除鑄鋼外，還有銅質和不銹鋼產品。
