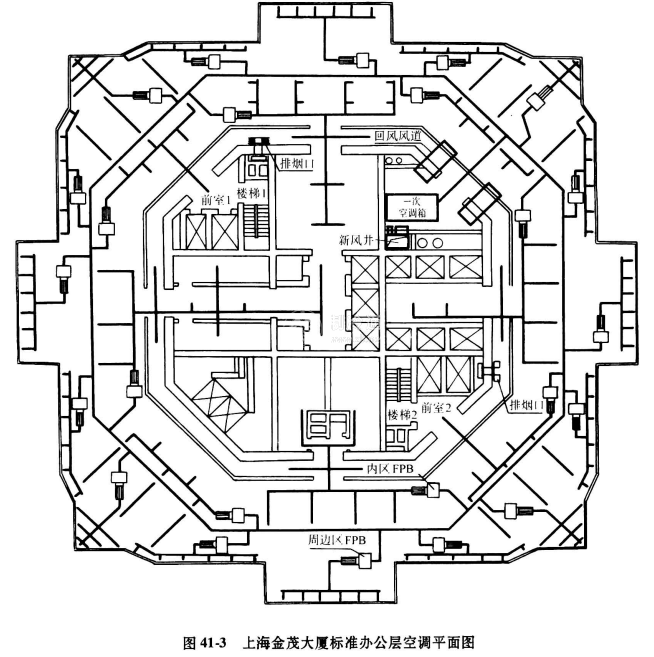

圖41一3所示為上海金茂大廈標準辦公層空調平面圖，該層建筑面積2500m²，其中核心筒區730m²，空調面積2000m²，層高4m，吊頂高2.7m,夏季設計冷負荷為圍護結構60kw,照明動力60kW，人體22kW,室內冷負荷為140kw。冬季設計熱負荷為圍護結構60kW。新風量6210m³/h，新風負荷夏季為96kW，冬季為33kW。
內區和外區采用一套全空氣系統，空調方式為變頻調速空調箱加末端串聯風機動力箱(FPB )。新風由設備層集中新風空調箱冷熱處理后，經低速風管送至各層空調機房，在各層空調機房內，設置最大和最小新風窗。空調箱設計風量26482m³/h，冷量142.8kW，風機全壓1000Pa,輸入電功率15kW，變頻調速(VFD)。一次風通過低速環形主風管送至末端串聯FPB，回風經走廊進空調機房回風管回至空調箱。
進入FPB的一次風入口，裝有風速測定裝置和電動風閥，由房間感溫元件通過DDC控制板調節一次風量，以控制送風溫度。在制冷工況時，室溫上升，一次風風閥開大，一次風量增加，回風減少，混合風量不變，送風溫度降低;若室內負荷減少，則動作相反。周邊區的FPB配有熱水盤管，在供熱工況時，利用溫控器控制熱水盤管出水管上電動調節閥來控制送風溫度。
