水環路熱泵系統是一種系統化的水熱源熱泵機組組合，它具有獨立式空調機組的一些優點。這種空調方式也適合于住宅建筑，特別是一些體態較大的建筑，更能發揮其熱回收的功能。但其初投資費用要高于一般的獨立式機組。

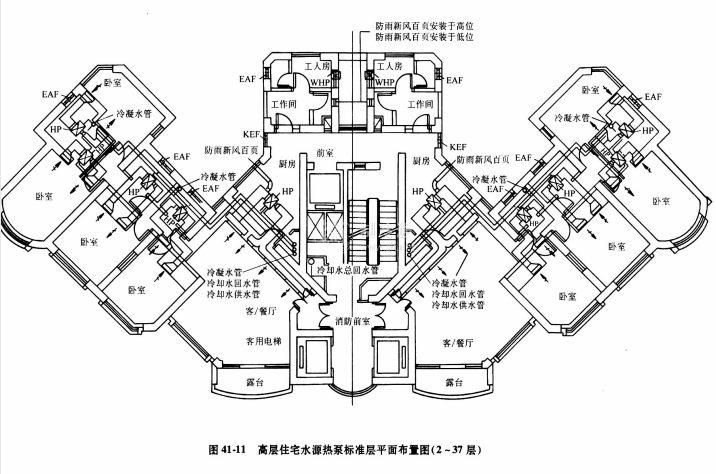

圖41-11所示為上海某高級住宅采用水源熱泵系統標準層平面布置圖。該工程包括兩幢40層住宅建筑，建筑面積約3.3萬m²。地下1一2層為停車庫和機電用房，首層為公共服務用房，2一39層為住宅，40層為機械用房。
客(餐)廳中，室外新風和室內回風混合后，進入吊頂入臥式熱泵機組，然后再送入室內。臥室內不送新風，與機組相接的送、回風管均為消聲風管。首層設立式水源熱泵機組，有獨立機房。送風風道經送風靜壓箱至室內吊頂，由條縫風口送入室內，回風由吊頂條縫風口和靜壓箱經風道接至機房，與新風混合后進入熱泵機組。
夏季空調最大冷負荷2800k W，冬季空調最大熱負荷2400kW。水循環系統中，設置2臺閉式冷卻塔，每臺流量324t/h; 3臺冷卻水泵(其中一臺備用)，每臺流量324t/h，冷卻水溫差32℃ /37℃，當水系統中水溫高于32℃時，啟用冷卻塔。備用熱源為2臺燃?xì)忮仩t，加熱容量900k W/臺，系統供回水溫度為19℃/14℃，當水溫低于14℃時，啟用燃?xì)忮仩t供。
