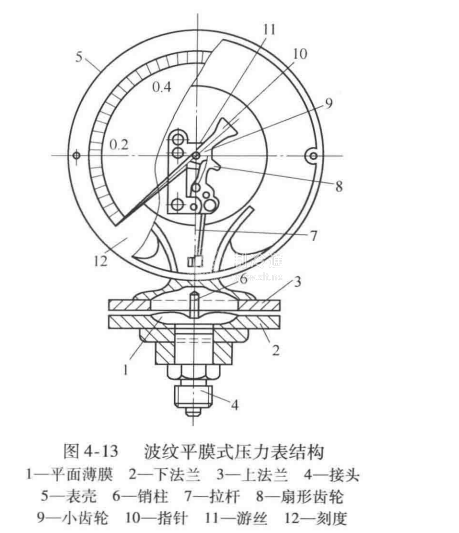

波紋平膜式壓力表常用于工作介質具有腐蝕性的容器中，其結構如圖4-13所示。它的彈性元件是波紋形的平面薄膜，而薄膜緊夾在上法蘭與下法蘭之間，兩個法蘭分別與接頭及表殼相連，當薄膜下面通人壓力時，薄膜受壓向上凸起，并通過銷柱、拉桿、齒輪傳動機構來帶動指釗一，從而直接在刻度盤上顯示出被測的壓力值。這種壓力表的薄膜中心的最大撓度不能超過1.5 ~2mm，所以要用較高的傳動比。其靈敏度和準確度都比較低，也不能用于較高的壓力，一般應小于3MPa，它對振動和沖擊不太敏感，更主要的是它可以在薄膜底面用耐蝕金屬制成保護膜，所以能用來測定具有腐蝕性介質的壓力，因此在許多化工容器中還經常采用。
