低溫罐式集裝箱儲罐(以下均指罐箱真空容器部分)的絕熱結構為真空多層絕熱，內容器材料為0Cr18Ni9，外殼材料為Q345R。內容器與外殼之間采用軸向組合支撐(一端緊固，另一端滑動，以補償內筒體的熱脹冷縮)和徑向組合支撐的復合支撐結構，使其在上、下及水平方向都能保持良好的受力狀況，并連接牢固。動載荷產生的應力，在運動方向和垂直方向按兩倍的總質量(2 mg)進行了校核。另外，儲罐一與集裝箱框架的連接采用底部縱梁焊接結構、端部圓弧連接板焊接結構，以確保儲罐的連接安全可靠、應力分配合理。
儲罐配有5根3000mm長鋁制星形翅片管構成的增壓蒸發器，用于儲罐的增壓，達到壓力輸送液體的目的。另配有1根3000mm長的不銹鋼材料制成的液體輸送軟管，以便于用戶的使用。
儲罐一端部安置了各種閥門、儀表和安全附件，且便于集中管理和使用。

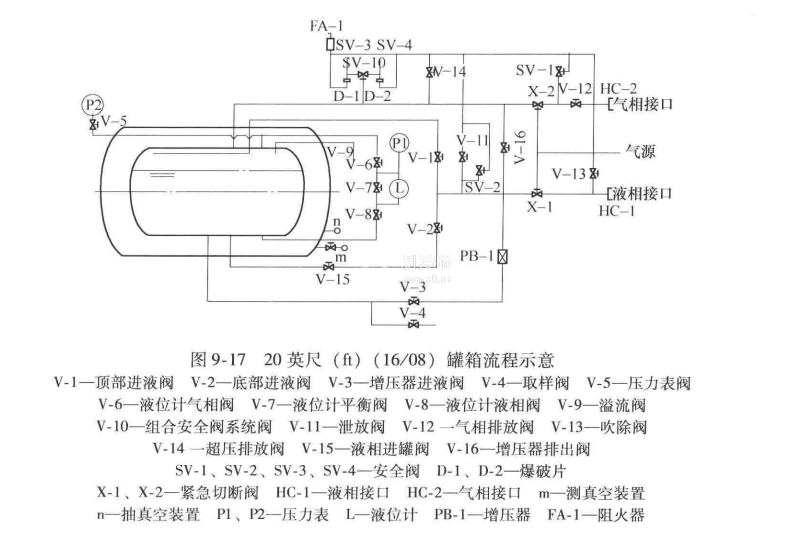

如圖9-17所示為20英尺(ft )罐箱流程示意。
