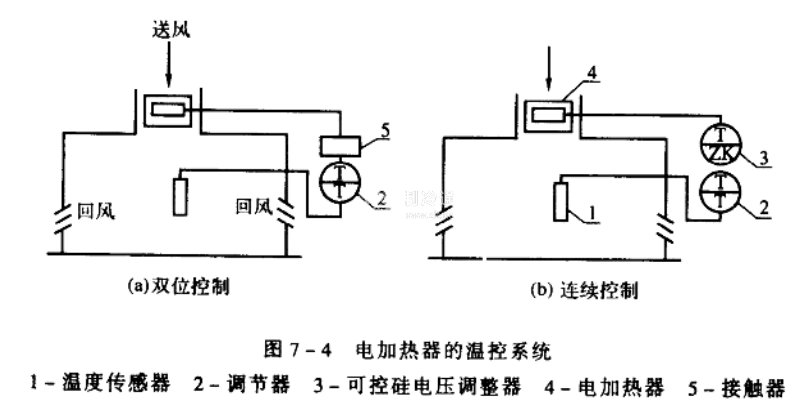

電加熱器的控制原理見圖7-4。
圖7-4 (a)為雙位調節系統，溫度傳感器①將室內溫度信號傳遞給位式調節器②，調節器②指令接觸器⑤動作，控制電加熱器的通電和斷電。由于雙位調節器只能使電加熱器處于全部工作或全部停止兩種狀態，加熱器非連續運行，容易使室溫波動較大。但雙位調節控制裝置比較簡單，常用于控制精度要求較低的空調系統中。
7-4 (b)是電加熱器的PID控制系統。溫度傳感器①測出被測溫度，經PID調節器②調節，控制電壓調整器③的輸出電壓。調節電加熱器的功率。由于電加熱器是在連續的變電壓條件下工作，因而可使空調室內溫度波動幅度小，可以達到較高的控制精度要求，但這種方案的設備較復雜。
使用電加熱器的系統，在電氣上必須與送風風機聯鎖，即只有風機開動后才允許電加熱器通電。此外，金屬風道應該接地，以防電加熱器斷絲后與風道接觸發生事故。
