采用保持噴淋室后或噴淋表冷器后露點溫度恒定的方法.使空調室內空氣相對濕度穩定在某一范圍內，這種控制室內空氣相對濕度的方法稱為定露點間接控制法。由于定露點不能反映空調室內余濕量或相對溫度的變化，因此，室內空氣相對濕度的偏差較大。定露點間接控制法一般適用于室內余濕量變化幅度較小及空氣相對濕度允許波動范圍較大的場合。

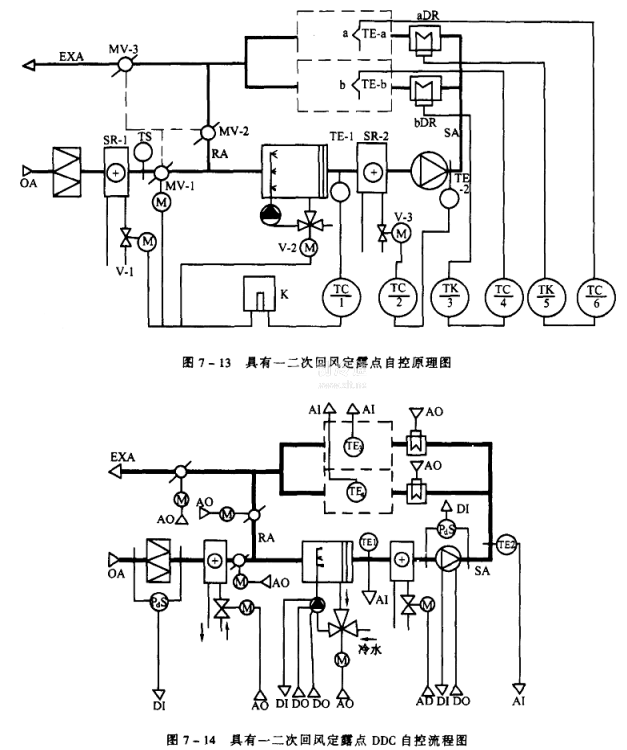

圖7-13是具有一、二次回風定好點模擬儀表自控原理圖，圖7-14是其DDC自控流程圖。該系統中共分四個控制系統，即a區室溫控制系統、b區室溫控制系統、送風溫度控制系統及“露點”溫度控制系統。
(一)“露點”溫度控制系統
該系統由溫度傳感器TE-1(設在淋水室出風口擋水板后面)、溫度控制器TC-1,電動雙通閥V-1、加熱器SR-1、電動三通閥V-2和淋水室等組成。
夏季，溫度控制器TC-1根據傳感器TE-1測出的溫度信號指令電動三通閥V-2動作，改變冷水與循環水的混合比來自動控制“露點”溫度。冬季則是通過電動雙通閥V-1控制一次加熱器的加熱量，使經過一次混合后的空氣加熱，再經淋水室絕熱加濕，維持“露點”溫度恒定。一般采用PI調節規律。
電動雙通閥V-I及電動三通閥V-2之間在電氣上應該互相聯鎖。保證只有淋水室里全部噴淋循環水(三通閥中不供送冷水)時，才使用一次加熱器SR-1。反之，則僅當一次加熱器的電動雙通閥處于全關位置時，才向淋水室供送冷水。控制盤上的萬能轉換開關K用于各種工況的轉換。在有些自動控制系統中，季節工況的轉換也可由自動轉換裝置來完成。
(二)送風溫度控制系統
送風溫度的控制系統由溫度傳感器TE-2,溫度控制器TC-2、電動雙通閥V-3,加熱器SR一2及送風管道組成。根據送風溫度信號。通過溫控器控制二次加熱器的加熱量，從而調節送風溫度。一般采用PI控制規律。
(三)室溫控制系統
室溫的a區控制系統由a區溫度傳感器TE-a、溫度控制器TC-6、電壓調整器TK-5，電加熱器aDR及a區對象組成。b區的控制與a區相似。室溫控制系統是通過控制器對精加熱器—電加熱器的控制來實現的。電加熱器采用PID控制規律。
