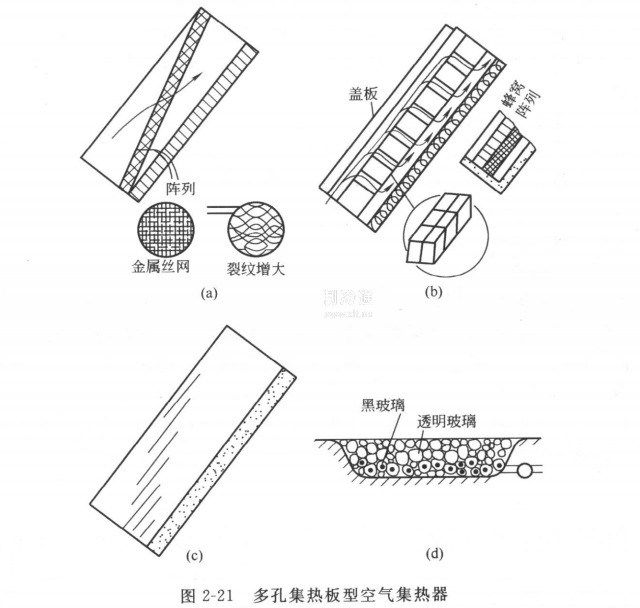

針對上述無孔集熱板型空氣集熱器的缺點提出了多孔集熱板型空氣集熱器。多孔集熱板型具有多孔網板、蜂窩結構、多層重疊板等不同型式，其大體結構如圖2-21所示。
多孔集熱板的具體結構，大多采用多層重疊的金屬網，如圖2-21( a)所示。太陽輻射能首先為金屬網所吸收，然后通過對流加熱空氣。此外，還有發泡蜂窩結構、玫瑰管結構等，如圖2-21 (b)所示。其加熱過程和金屬網結構相同。在多孔集熱板中，還包括重疊玻璃板式，如圖2-21(c)所示。在這種結構中，玻璃平板和氣流的溫度，沿集熱器的長度方向從頂部到底部逐漸增加。這樣，在大大降低熱損失的同時，壓力降也很小。這是空氣集熱器中常用的一種形式。
太陽輻射在多孔集熱板中能夠更深地射透。同時網孔增加了集熱板和氣流之間的接觸傳熱面積，可以進行更為有效的傳熱。多孔集熱板的孔隙形狀、大小和厚度存在一定的最佳值，因此恰當?shù)倪x擇十分重要。但是這種選擇的理論計算相當復雜，因此通常情況下都是根據試驗來確定。
初看起來，由于網孔板阻礙流動，多孔集熱板型的壓力損失增大，但實際上它要比背后流動的無孔集熱板型的壓力降小。這是因?yàn)榍罢呙繂挝粰M截面上流通的氣量要低得多。試驗表明，即使是發泡蜂窩結構，從壓力降的觀點來講也是有利的。
