單效蒸氣型溴化鋰吸收式冷水機組的應用系統由發生器和蒸氣鍋爐、疏水器、凝水箱、凝水泵等構成驅動熱源回路，向機組提供驅動熱源的蒸氣;由蒸發器、冷凝器和制冷劑泵等構成制冷劑回路，由發生器、吸收器、溶液熱交換器和溶液泵等構成溶液回路，并由二者構成單效制冷循環;由吸收器、冷凝器、冷卻塔和冷卻水泵等構成冷卻水回路，向周圍環境排放溶液的吸收熱和冷劑蒸氣的冷凝熱;蒸發器、空調器或冷卻設備、冷水泵、膨脹水箱等構成冷水回路，向空調器或生產工藝中的冷卻設備提供冷水。
常見的單效蒸氣型溴化鋰吸收式冷水機組的結構型式有雙筒和單筒兩種類型。另外，還有一種三筒型式是船用機組特有的結構。
在雙筒單效蒸氣型溴化鋰吸收式冷水機組中，工作壓力較高的發生器和冷凝器布置在上面的筒體內，工作壓力較低的蒸發器和吸收器布置在下面的筒體內。這種類型的機組具有結構簡單，熱應力和傳熱損失小，以及制冷容量大的機組可分割運輸、現場組裝等優點。

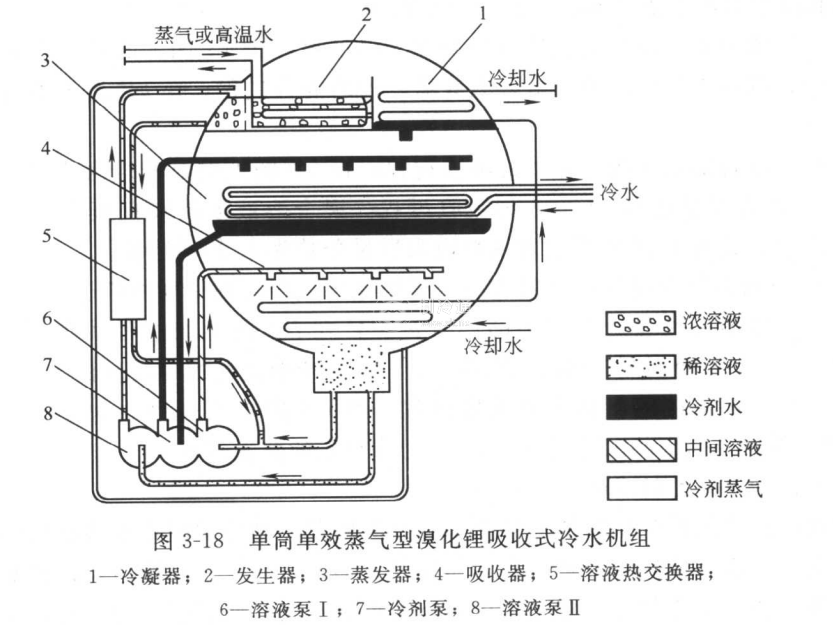

圖3-18所示為一種單筒型單效溴化鋰吸收式冷水機組。冷凝器和發生器左右并列布置，蒸發器和吸收器為上下布置。發生器采用沉浸式結構，蒸發器和吸收器采用噴淋式結構，機組采用三臺屏蔽泵，吸收器采用濃溶液和稀溶液混合噴淋。冷卻水采用串聯形式。
