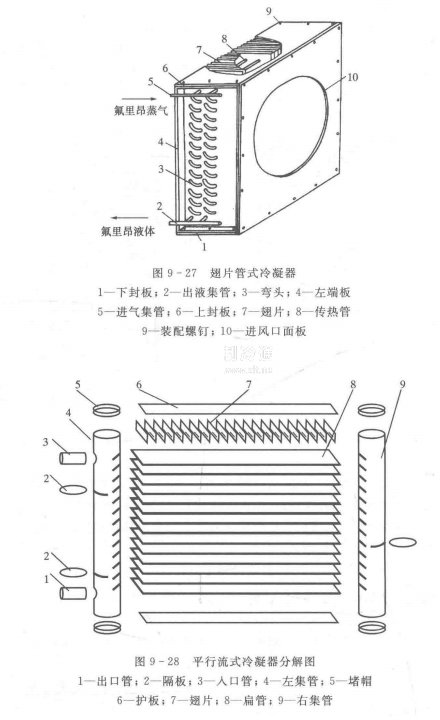

這類冷凝器有翅片管式和平行流式等，翅片管式冷凝器廣泛應用于小型制冷與空調裝置中，結構如圖9-27所示，由一組或幾組蛇形管組成，管外套有翅片，空氣在軸流風機的作用下橫向流過翅片管。
翅片多采用鋁套片，套片與管子之間用液壓機械脹管法來保證其緊謐接觸。制冷劑蒸氣從上部的分配集管5進人每根蛇管，冷凝后的液體由液體集管2排出。由于使用了風機，故耗電及噪聲均較大。為降低室內噪聲、改善冷凝器的冷卻條件，可將冷凝器置于室外，與壓縮機一起構成室外機組。

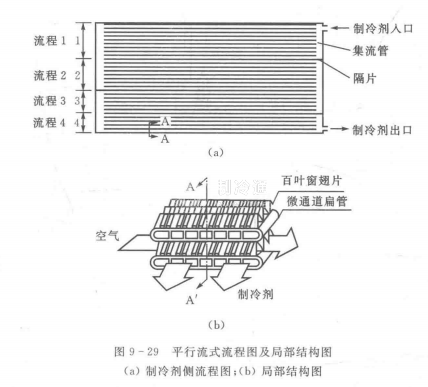

平行流式冷凝器基本構成見圖9-28，扃管兩端分別插人左集管和右集管，利用設置在左集管和右集管上的隔板分隔而形成串連通道，翅片和集管表面涂敷有纖料和釬劑，通過軒焊爐整體焊接而成。.制冷劑在扁管內流動，其流程布置可以通過設置隔片來實現，如圖9一29（a）所示。平行流式冷凝器的局部結構見圖9-29（b），扁管中設有一些加強筋，一方面可以增加扁管的強度，另一方面形成微型通道，增強換熱。翅片上可以開裂縫，形成百葉窗翅片，加強空氣側的換熱。國內平行流式冷凝器已在汽車空調中使用，技術成熟，其它制冷空調領域中也在探索和逐漸應用中。和翅片管式換熱器相比，平行流式有以下優點。
①扁管內的通道屬于微通道，傳熱效率高：
②翅片效率和翅片當量高度成反比，翅片管式冷凝器受U型彎頭的彎曲半徑限制，而平行流式無此限制，可以降低翅片高度，提高翅片效率：
③平行流式可以靈活調整流程的扁管分布，使制冷劑側換熱能力增加時阻力減?。?/span>
④扁管和翅片的焊接方式決定了扁管和翅片的接觸熱阻小。
平行流式換熱器不僅可用于冷凝器，也可用于蒸發器。
