電磁閥是一種自動啟閉的閥門，用于自動接通和切斷制冷系統的管路，廣泛應用于氟里昂制冷機中。
電磁閥通常安裝在膨脹閥與冷凝器之間。位置應盡量靠近膨脹閥，因?yàn)榕蛎涢y只是一個節流元件，本身無法關嚴，因而需利用電磁閥切斷供液管路。電磁閥和壓縮機同時開動。壓縮機停機時電磁閥立即關閉，停止供液，避免停機后大量制冷劑流入蒸發器中，造成再次啟動時壓縮機中發生液擊。
電磁閥分為直接作用式和間接作用式兩種。

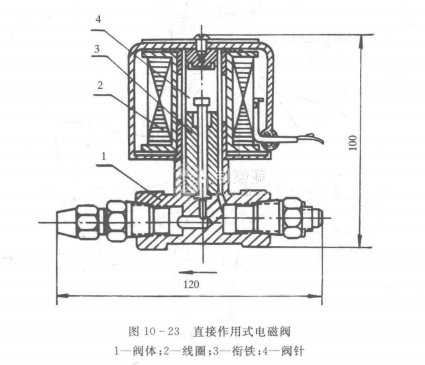

直接作用式電磁閥，如圖10-23所示。這種閥主要由閥體、線圈，銜鐵和閥針等組成。線圈用漆包線繞制而成，套在鐵心外面。
鐵心又稱銜鐵，可以帶動閥針上下移動。當線圈通電后，產生磁場，將銜鐵提起，帶動閥針，開啟閥門。切斷電流時，磁力消失，銜鐵和閥針在重力作用下自動下落，關閉閥門，切斷供液管道。直接作用式電磁閥結構簡單，但它依靠電磁力開啟閥門，在進出口壓力差較大的情況下，電磁閥開啟困難，并且不能快速動作。因此，這種電磁閥僅適用于小型氟里昂制冷裝置。

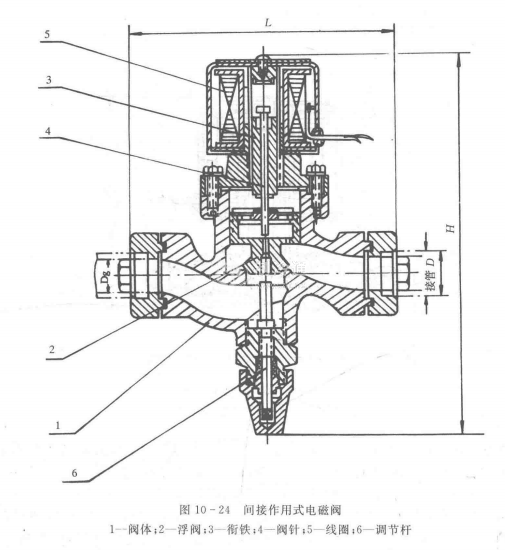

間接作用式電磁閥如圖10-24所示。
間接作用式電磁閥主要由閥體、浮閥、線圈、銜鐵、閥針和調節桿組成。當線圈通電后，電磁力吸引銜鐵，銜鐵帶動閥針上升，開啟浮閥上的小孔，使浮閥上部空腔內的制冷劑液體通過該小孔流向電磁閥的出口端，減小了浮閥上部的壓力。由于浮閥下部受到高壓制冷劑液體的作用，在浮閥的上下形成壓差，使其慢慢升起，從而開啟了電磁閥。當電磁閥出現故障，不能自動啟、閉時，可使用閥體下部的調節桿頂起浮閥，實現手動開啟和關閉。
間接作用式電磁閥，雖然結構較為復雜，但電磁閥只控制閥針的起落，可以大大減少線圈功率，縮小電磁閥的體積。一般多用在中型氟里昂制冷裝置中。
電磁閥的電壓有交流380V，220V和36V，直流220V和110V幾種。使用時，要按照銘牌上標明的電壓供電，還要滿足最大壓力差等要求。電磁閥必須垂直地安裝在水平管路上，線圈在上方，并使制冷劑液體的流向與閥體上標明的箭頭指向一致。只有注意到以上幾點后，才能使電磁閥正確、可地工作。
