1.集油器集油器也稱放油器。它用于氨制冷機中，用來存放從油分離器、中間冷卻器、冷凝器及儲液器中分離出來的潤滑油，并在低壓下將油放出。

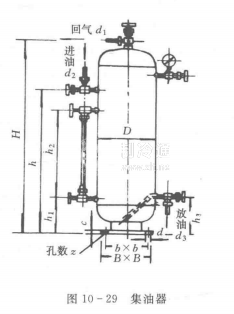

圖10-29示出一種集油器。從油分離器、冷凝器及其它設備放出的潤滑油從進油閥進入并集存，當集存到一定量時從放油閥放出。放油時先關閉進油閥，打開回氣閥，使集油器與壓縮機的吸氣管相通并將其中的氨抽去，直到壓力降至大氣壓力時再關閉回氣閥。此時溶解在油中的氨將繼續從油中析出，使集油器中的壓力回升，等到集油器中的壓力略高于大氣壓力時，打開放油閥將油放出。放油前抽氣是為了減少制冷劑的損失。

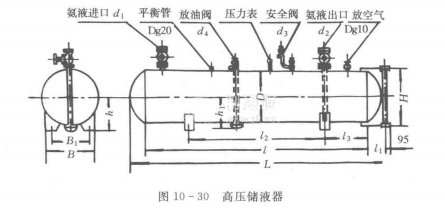

2.儲液器儲液器又稱儲液筒，用于儲存制冷劑液體。按儲液器功能和用途的不同，分為高壓儲液器和低壓儲液器兩類。高壓儲液器用于儲存由冷凝器來的高壓液體制冷劑，以適應工況變化時制冷系統中所需制冷劑量的變化，并減少每年補充制冷劑的次數。高壓儲液器一般為臥式結構，如圖10-30所示。高壓儲液器上應裝有液位計、壓力表以及安全閥，同時應有氣體平衡管與冷凝器連通，以利液體流人儲液器中。高壓儲液器的充灌高度一般不超過筒體直徑的80%。
低壓儲液器僅在大型氨制冷裝置中使用。其結構與高壓儲液器相似，也情要裝壓力表、液位計以及安全閥等設備。低壓儲液器有各種用途，有的用于氨泵供液系統以儲存循環使用的低壓液氨（又稱循環儲液簡）：有的專門供蒸發器融霜或檢修時排液之用（又稱排液桶）。除循環儲液器外，在其它的低壓儲液器中，當儲液量增多后，可通入高壓氮?dú)猓箖?chǔ)液器中壓力升高，將氨液輸送到供液管路中去。
