冷庫管道安裝圖的繪制步驟

   2022-04-01 子琪449
核心提示:根據設備布置圖畫出建筑部分、設備及其基礎的位置后,再畫出主要管道(大管徑管道)的安裝圖,若遇設備位置不符合管道安裝連接要求,要調整設備位置的尺寸,然后再繪小管徑的管道。

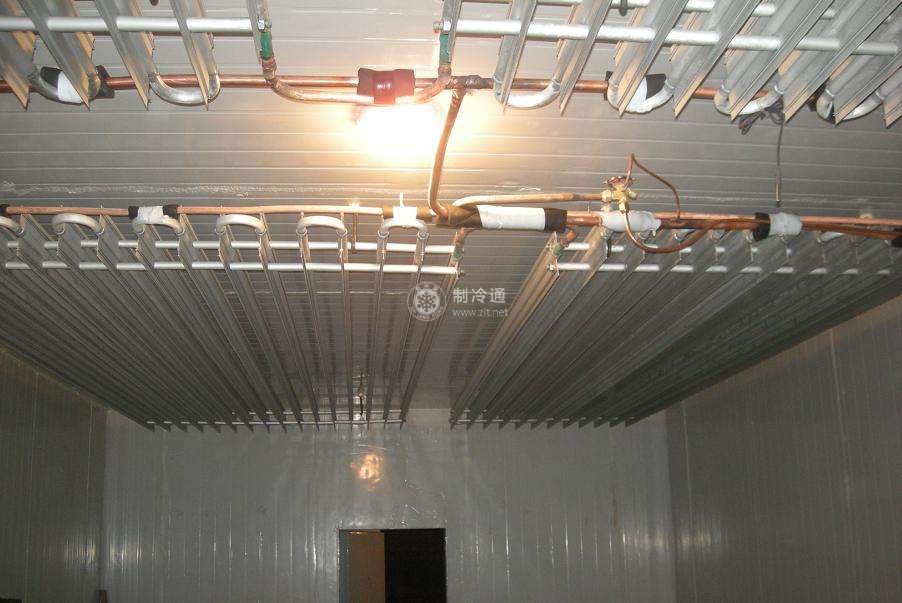

1)根據廠房層次或標高以及管道布置情況,決定安裝平面圖的張數和圖名。

2)根據車間大小,管道繁簡程度確定圖紙的大小和制圖的比例。其原則是盡可能把管道配置表達清楚,便于看圖安裝,一般采用的比例有1:20,1:25,1:50,1:100等。

3)根據設備布置圖畫出建筑部分、設備及其基礎的位置后,再畫出主要管道(大管徑管道)的安裝圖,若遇設備位置不符合管道安裝連接要求,要調整設備位置的尺寸,然后再繪小管徑的管道。

4)在平面圖上應先繪制上面的管道,后繪制下面的管道,在剖面圖上,先繪制前面的管道,后繪制后面的管道;對于設備,也是先繪制上面的部件,后繪制下面的部件。

5)標注尺寸、管徑、控制點、介質流向、管道坡向和坡度等。

6)選定剖切位置,確定剖面圖張數,然后依次畫出各剖面圖。

7)在平、剖面上標注出管道支架符號及編號。
