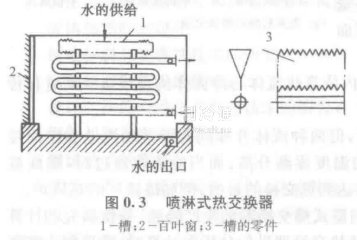

噴淋式熱交換器是將冷卻水直接噴淋到管外表面上，使管內的熱流體冷卻或冷凝，其結構如圖0.3所示。在上下排列著的管子之間，可借U形肘管連接在一起。為了分散噴淋水，在管組的上部裝設了帶鋸齒形邊緣的斜槽。也可用噴頭直接向排管噴淋。在熱交換器的下面設有水池，以收集流下來的水。
當噴淋的水不夠充分時，被噴淋的水會蒸發汽化，因此最好是把它裝在室外，此時為
避免水被風吹失，在其周圍裝設百葉窗式的護墻噴淋式熱交換器的優點是：結構簡單，易于制造和檢修，便于清除污垢；它的換熱系數、傳熱系數通常比沉浸式大，加上管外的蒸發汽化以及空氣也能吸收一部分熱量，造成水和空氣的共同冷卻，所以傳熱效果好：它適用于高壓流體的冷卻或冷凝，由于它可用耐腐蝕的鑄鐵管作冷卻排管，因而可用它來冷卻具有腐蝕性的流體，例如硫酸工業中濃硫酸的冷卻。
它的主要缺點是：當冷卻水過分少時，下部的管子不能被潤濕，并且幾乎不參與熱交換。
因此對于容易發生意外事故的石油產品或有機體的冷卻不宜采用這種熱交換器。它的金屬消耗量比較大，但比沉浸式要少
