導流片和封頭為了便于把流體均勻地引導到翅片的各流道中或匯集到封頭中，一般在翅片的兩端均設有導流片。導流片也起保護較薄的翅片在制造時不受損壞和避免通道被釬劑堵塞的作用它的結構與多孔翅片相同，但其翅距、翅厚和小孔直徑比多孔翅片大。封頭的作用就是集聚流體，使板束與工藝管道連接起來。導流片與封頭的示意圖如圖3.36。

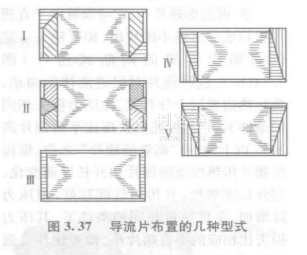

對各種結構型式的板翅式熱交換器，導流片可布置成如圖3.37所示的幾種型式。圖中1型主要是由于在熱交換器的端部有兩個以上的封頭，因此要用導流片把流體引導到端部一側的封頭內。Ⅱ型布置是由于在熱交換器端部有三個以上的封頭，需要把一股流體引導到中間封頭內
Ⅲ型布置主要是用于熱交換器端部敞開或僅有一個封頭的情況下，V型是為了滿足把封頭布置于兩側而設計的.V型布置是為滿足管路布置需要而采用的。應注意到設置導流片并不一定能完全克服流體在流道內分配不均勻的問題，因為分配是否均勻還與流體的狀態(tài)有關
