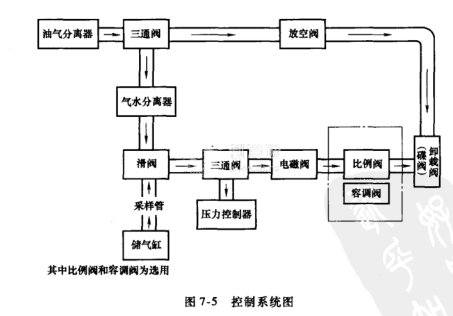

控制系統圖如圖7-5所示。控制系統包括卸載閥、電磁閥、放空閥、壓力控制器、滑閥、比例閥、容調閥等。
1.卸載閥（碟閥）

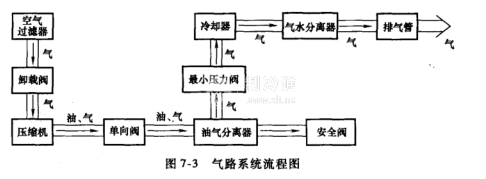

見圖7-3。
2.電磁閥
電磁閥為常閉型，當通電時打開，主要是控制卸載閥的開啟與關閉。
3.放空閥為常開型
當通電時關閉，主要功能有：
①在壓縮機起動及卸載時，迅速排放油氣分離器內的壓力，使壓縮機在空載狀況下運行。
②當壓縮機負載時，確保卸載閥的正常開啟。
4.壓力控制器
設定壓力上下限值，通過采樣管采集氣路系統壓力信號，并轉換成電信號，控制電磁閥、放空閥的通電與斷電。
5.比例閥、容調閥（選用）
調節進氣量，以控制卸載閥的進氣量大小。
6.滑閥
用來阻斷采樣氣體與芯前壓力會合，使壓力較大的一處壓力氣體流向壓力控制器。
