油分離器要根據其使用場合和結構形式進行合理布置。
專供蒸發器融霜用的油分離器，宜設在機器間內，并采用石棉、玻璃纖維等耐高溫材料做隔熱層。對帶自動回油裝置的油分離器，可隨機安裝。除此之外，當裝機總?cè)萘看笥?/span>230kW，宜布置在室外。

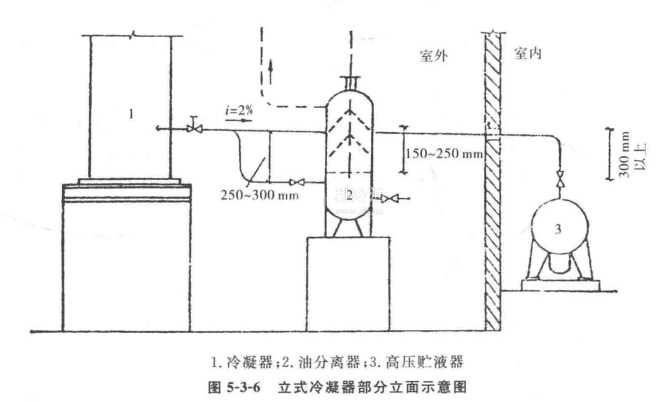

油分離器的位置要同管道走向一起考慮，要使從壓縮機到冷凝器的排氣管走向順暢少彎，并盡量靠近冷凝器。對于洗滌式油分離器，在布置時應注意高度的要求，因為當壓縮機工作時，油分離器中的壓力比貯液器內的壓力高(冷凝器及管道中阻力損失引起壓力差)。因此，油分離器的進液管標高，應比冷凝器出液管標高低300mm，并從冷凝器出液集管的底部接出，見圖5-3-6。必要時，可設置液包，以便保證供液，其他形式的油分離器，無安裝標高的要求。

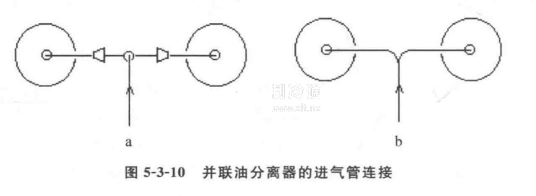

當系統中選用兩個以上的油分離器時，壓縮機至油分離器的排氣支管應采用變徑管圖5-3-10（a）或羊角彎連接圖5-3-10（b）以保證氣流分配均勻，提高分油效果。
