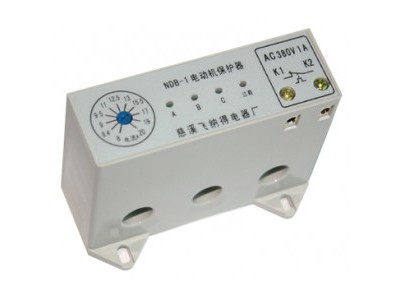

NDB-1系列電動機保護器使用說明書

一、 產品概述

NDB-1系列電動機保護器適用于交流45～60Hz，電壓24V至380V的供電電路中與交流接觸器等開關電器組成電動機的控制電路。當電動機的主電路出現斷相、過載、三相不平衡等非正常工作狀態時，保護器能夠及時分?jǐn)嚅_關電器的觸頭，斷開電動機的三相電源，快速可靠地保護電動機。

保護器采用穿芯式電流取樣檢測技術，可控硅輸出，結構簡單、使用方便、工作可靠，并且具有無功耗、壽命長、動作時無電弧產生等優點，是理想的用于電動機保護的電器產品。

保護器符合EN60947-1、EN60947-5、EN60204-1標準GB14048.4標準的要求。

二、 主要技術參數

㈠、保護功能：斷相保護、三相不平衡保護、堵轉和過載過流保護。

1、 斷相保護：當電動機的三相電源中任意一相缺相或電動機內部斷相時，保護器動作滯后時間≤1S。

2、 三相不平衡保護：當電動機的三相電源中任意兩相工作電流相差超過（50±10）%時，保護器動作滯后時間≤1S。

3、 過載過流保護：當電動機的工作電流達到額定值的1.2倍～6倍時，保護器的動作滯后時間為80S～10S（反時限特性）。

㈡、輸出接口復位方式：控制回路斷電復位；復位時間：（60±10）S。

㈢、工作方式：不間斷工作式。

㈣、適用電壓范圍：AC24V～380V/45～60Hz。

三、 NDB-1保護器選用規格

表一：

表二：保護器規格與一次穿孔匝數配合

正常工作條件和安裝條件

1、 環境溫度：-25℃～+65℃。

2、 工作頻率：45～60Hz。

3、 工作電壓：24V～380V。

4、 輸出接口負載能力：AC380V 1A ，COSΦ=0.3～0.4。

5、 安裝尺寸：符合JR16熱繼電器標準。

6、 安裝位置：任意角度安裝及防護等級IP40。

四、 NDB-1外型尺寸與應用電路示例

五、 使用說明及安全注意事項

1、 按圖形操作所示，交流接觸器到電動機的三相電源線分別穿過保護器的三只穿線孔，相序任意，并將保護器連接端串聯入交流接觸器的二次回路中。

2、 因保護器的輸出接口是無觸點的固態交流電子開關，故檢驗開關的通斷特性時不能用萬用表的電阻檔測量。

3、 如果保護器用于自動控制電路，保護器動作后要重新啟動，須切斷控制回路使保護器的輸出接口斷電復位，否則將拒絕啟動。

4、 保護器重復工作時，兩次的間隔時間應大于復位時間，否則可能導致保護器不能正常工作。

5、 保護器接口用于接通或分?jǐn)嘭?fù)載時，其容量不能大于4.4倍的規定，否則可能損壞保護器，并導致發生事故的危險。保護器不能用于控制直流接觸器。

6、 保護器的使用環境應保持清潔、干燥，保護器不得用于有爆炸危險的介質、有腐蝕金屬或破壞絕緣的氣體、水蒸氣、導電塵埃及嚴重的霉菌存在的環境中。

7、 如用戶使用的交流接觸器的線圈電壓大于380V或電流大于2A時，須用中間繼電器作轉換接口。

8、保護器上的電流整定刻度僅供參考，使用時需按現場情況進一步調節。
