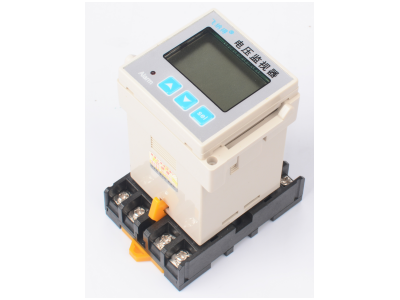

電機寶慈溪電壓監視器JFY-5-1

單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起天內發貨
所在地：	遼寧遼陽市
有效期至：	長期有效
最后更新：	2019-12-04 16:58
瀏覽次數：	970

公司基本資料信息

詳細說明

JFY-5-1電源斷相保護器使用說明書

一． 產品概述

1.產品特點

本產品是一種智能型電源保護器件，采用微控制器和數字處理技術，集電壓顯示、過欠壓保護、缺相保護、相序保護和計時計次功能于一體，中文液晶顯示，具有操作簡便、體積小巧、可靠性高等特點。

2.適用范圍

本產品可廣泛應用于各種低壓電器控制系統，替代傳統的相序繼電器和過欠壓保護器。

二． 主要技術參數JFY-5-1

電壓顯示過欠壓保護 缺相保護 相序保護 計時和計次故障記錄聲光報警

1.電源電壓：三相280V～450V AC 2.電壓測量精度：±1% 3.輸出觸點容量：3A/250VAC 4.工作環境：溫度-20C～70C濕度85%，無凝露 5.頻率：50/60HZ 6.外形尺寸：（長*寬*高）：48*48*90mm

三、 操作指南

1.顯示功能

在正常顯示時，液晶顯示屏中間顯示的是當前的電源電壓值(AB相之間的電壓)

2.告警功能

當發生電源過欠壓、缺相、錯相等故障時，液晶顯示屏閃爍顯示“過壓”、“欠壓”、“缺相”、“錯相”等字樣，繼電器輸出觸點斷開。JFY-5-1同時發出聲光報警，可按任意鍵消除告警音和故障時間。

n 3.設置過欠壓值

長按“Sel”鍵2秒，液晶顯示屏上顯示“設定”和“過壓”字樣，這時用“▲ ▼ ”鍵改變過電壓設定值（“▲”鍵增1V，“▼”鍵減1V，按住不放超過0.5秒則快速增減）。再按一次“Sel”鍵可按同樣方法設置欠電壓值，完成后再按“Sel”鍵退出設置狀態。(注：過欠壓值也可用內部參數F11和F12設置，效果是一樣的)。

過壓值設到最大會顯示“OFF”，表示關閉過壓告警功能；欠壓值設到最小會顯示“OFF”，表示關閉欠壓告警功能。

n 4. 內部參數設置

在顯示電壓狀態，長按“▲ ”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“▲ ”或“▼ ”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“▲ ”或“▼ ”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。

內部參數代碼如下表所示：

類別	代碼	參數名稱	設定范圍	出廠設定	單位	備注
電壓設類	F11	過電壓設定值	200-500 OFF	437	V	當電壓≥437V時產生告警，≤435V時恢復；當電壓≤304V時產生欠壓告警，≥306V時恢復。“OFF”表示關閉過壓或欠壓告警功能。
	F12	欠電壓設定值	OFF 150-380	304	V
	F13	過欠壓恢復回差	1-20	2	V
動作時間	F21	過欠壓動作時間	0.1-20	5.0	秒	各類故障需要持續設定的時間才會產生作用。錯相或錯相動作時間設定“OFF”表示關閉缺相或錯相告警功能。
	F22	缺相動作時間	0.1-20 OFF	3.0	秒
	F23	錯相動作時間	0.1-20 OFF	2.0	秒
	F98	顯示CA相AB相之間相位差	正常相序時顯示240度左右，錯相顯示120度左右，缺相顯示0
	END	退出設置

四、接線圖

n 接線圖注：

1、繼電器輸出在儀表正常工作時閉合，儀表失電或故障保護狀態斷開。

2、 AB相是儀表的工作電源，儀表工作時顯示的電壓和過欠壓保護都是基于AB相電壓。如果A相或B相缺相，則儀表不顯示，繼電器輸出斷開。

3、 JFY-6-1計數信號為電壓信號，可適應80～450V寬電壓范圍(如需其它電壓規格可定制)，交直流均可，如果是直流電壓要注意正負極性。

五、故障分析與排除

故障記錄	原因分析	排除方法
不顯示	電源不通	檢查AB相電源，應在170V～450V之間
	接線錯誤	檢查接線
	接觸不良	檢查儀表和底座之間是否插緊
顯示電壓不準	偏差在±1%以?xún)?nèi)(約3-4V)為正常現象	無須處理,或定制更高精度的儀表
	電源電壓不是50/60Hz正弦交流電	本儀表不適用于非正弦交流電,并且適用的頻率范圍限于40-70HZ之間
	計量方法有誤	本儀表顯示的是AB相電壓,計量時務必和 Ab相電壓做對比
過欠壓告警點不準	顯示電壓不準	參見上一條
過欠壓告警點不準	過欠壓恢復回差造成的誤解	過欠壓告警發生后,撤消告警的電壓比過(欠)壓告警點低(高),可能會造成電壓正常但仍在告警的誤解,請檢查參數F13
過欠壓不告警	過欠壓告警功能被關閉	檢查參數F11和F12
過欠壓不告警	過欠壓動作時間造成的誤解	電壓過高或過低必須持續一定的時間才會產生告警,這個時間是可設置的,如果時間設置得較長,可能會造成不告警的誤解,請檢查參數F21
缺相或錯相不告警	缺相或錯相告警功能被關閉	檢查參數F22和F23(缺相或錯相動作時間設到OFF表示關閉告警功能）
缺相或錯相不告警	缺相動作時間或錯相動作時間造成的誤解	缺相和錯相必須保持一定的時間才會產生告警，這兩個時間是可設置的，如果時間設置得較長，可能會造成不告警的誤解，請檢查參數F22和F23
缺相時不顯示	AB相為儀表電源，如果A相或B相缺相，則儀表失電不顯示	正常現象。本儀表只有C相缺相時才會顯示，AB相缺相時不顯示，但能保護
