三相四線電源保護器DVE6-2-7原理的相關信息


品牌: 飛納得
單價: 面議
起訂:
供貨總量:
發貨期限: 自買家付款之日起 天內發貨
所在地: 遼寧 遼陽市
有效期至: 長期有效
最后更新: 2019-09-20 11:05
瀏覽次數: 1

公司基本資料信息






詳細說明

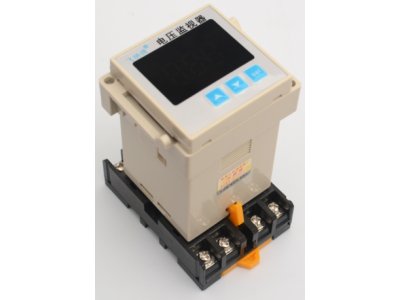

 DVE6-2-7電壓監視器使用說明書

一. 產品概述

1.產品特點

本產品是一種智能型電壓監視器,采用微控制器和數字處理技術,集電壓顯示、過欠壓保護、缺相保護、相序保護、功能于一體,中文液晶顯示,具有操作簡便、體積小巧、可靠性高等特點。

2.適用范圍

本產品可廣泛應用于各種低壓電器控制系統,替代傳統的相序繼電器和過欠壓保護器。



二.    主要技術參數

主要功能

1 電壓顯示        顯示當前電源各相平均電壓值

2 過欠壓保護     超出設定值,切斷設備電源

3 缺相保護          當三相電源缺相時切斷設備電源

4    相序保護          當三相電源相序錯誤時切斷設備電源

5 三相不平衡保護 當三相電源不平衡時切斷設備電源

6 聲光報警          上述故障發生時發出聲光提示

技術參數

1.電源電壓:三相相電壓220V   線電壓380V

2.電壓測量精度:±1%

3.輸出觸點容量:8A/250VAC

4.工作環境:溫度-40C~80C濕度85%,無凝露

5.頻率:50/60HZ

6.外形尺寸:(長*寬*高):48*48*90mm



三、操作指南

1.顯示功能

在正常顯示時,顯示屏中間顯示的是當前的電源相電壓的平均值。安“SEL”健可以切換顯示A,B,C三相電壓



2.告警功能

當發生電源過欠壓、三相不平衡、缺相、錯相等故障時,顯示屏閃爍顯示“過壓”、“欠壓”、“缺相”、“不平衡”、“錯相”等字樣,繼電器輸出觸點斷開,同時發出聲光報警,可按任意鍵消除告警音和故障時間。



3.設置過欠壓值

長按“Sel”鍵2秒,顯示屏上顯示“設定”和“過壓”字樣,這時用“▲ ▼ ”鍵改變過電壓設定值(“▲”鍵增1V,“▼”鍵減1V,按住不放超過0.5秒則快速增減)。再按一次“Sel”鍵可按同樣方法設置欠電壓值,完成后再按“Sel”鍵退出設置狀態。

(注:過欠壓值也可用內部參數F11和F12設置,效果是一樣的)。

過壓值設到最大會顯示“OFF”,表示關閉過壓告警功能;欠壓值設到最小會顯示“OFF”,表示關閉欠壓告警功能。



4. 內部參數設置

在顯示電壓狀態,長按“▲ ”鍵5秒,進入?yún)?shù)設置狀態,這時顯示器上顯示“Fxx”,其中xx是兩位數字,表示參數代碼。用“▲ ”或“▼ ”鍵可選擇參數代碼,按“Sel”鍵則顯示該參數代碼對應的參數值,這時再用“▲ ”或“▼ ”鍵即可對參數值進行設置,設置完成后再按“Sel”鍵,回到顯示參數代碼狀態。



內部參數代碼如下表所示:

類別

代碼

參數名稱

設定范圍

出廠設定

單位

備注

電壓設類

F11

過電壓設定值

100-400

OFF

253

V

當電壓≥253V時產生告警,≤251V時恢復;當電壓≤176V時產生欠壓告警,≥178V時恢復。“OFF”表示關閉過壓或欠壓告警功能。

F12

欠電壓設定值

OFF

52-220

176

V

F13

過欠壓恢復回差

1-20

2

V

動作時間

F21

過欠壓動作時間

0.1-60

5.0

各類故障需要持續設定的時間才會產生作用。錯相或錯相動作時間設定“OFF”表示關閉缺相或錯相告警功能。

F22

缺相動作時間

0.1-30

OFF

3.0

F23

錯相動作時間

0.1-30

OFF

2.0

F24

三相不平衡動作點

1-50

10

%

F25

三相不平衡動作時間

0.1-60

OFF

5.0



END

退出設置





四、接線圖







n 接線圖注:

1、 端子1-4為兩組內部繼電器輸出,正常工作時控制觸點閉合,告警觸點斷開。

2、 繼電器在任一相有電時均能正常工作,使用時勿忘接零線,顯示的電壓和過欠壓保護都是安相電壓來計算的。
