視液鏡在制冷循環中的應用

視液鏡在制冷系統中處于制冷電磁閥和干燥過濾器之間,通過它能觀測到制冷的流動狀態,根據氣泡的多少可以作為制冷劑注和量的參考。當制冷系統中循環量充足時,在玻璃視鏡中應看不到氣泡。循環量不足則可以看到氣泡流過,這時系統需要補充制冷劑。

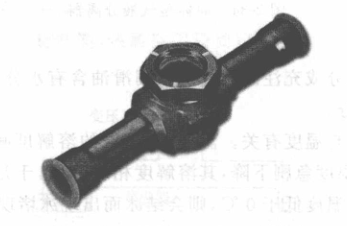

如圖2-36所示,在視鏡的中心部分有一個能顯示制冷劑含水量的紙質圓芯,在圓芯上涂有金屬鹽指示劑。遇不同含水量的制冷劑時,它的水化物能顯示不同的顏色。通過紙芯顯示的顏色來反映制冷劑含水分的情況。如果制冷劑是干燥的則顯示綠色,否則它變黃,要得到精確的顯示,必須將設備運行幾分鐘后觀測。
