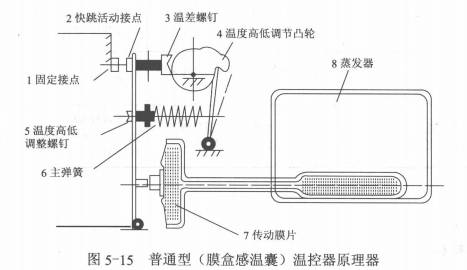

普通型(膜盒感溫囊)溫控器如圖5-15所示，感溫管尾部置于測溫部件上，緊貼在蒸發器表面。圖中表示壓縮機處于停機狀態，這時蒸發器的溫度隨著時間的延長而逐漸升高，
感溫管尾部的溫度也隨之升高，管內感溫劑膨脹，壓力增大，使感溫腔前端的傳動膜片7向左移動。當壓力增大到一定數值時，傳動膜片項開快跳活動觸點2，使其與固定觸點1閉合，接通壓縮機電源。壓縮機運轉制冷后，蒸發器表面溫度開始下降，感溫管內感溫劑的溫度和壓力也隨之下降,使傳動膜片向右移動。當溫度降到一定值時,快跳活動觸點與固定觸點分離，電源被切斷，壓縮機停止運轉，蒸發器的表面溫度又逐漸回升。這樣，不斷控制壓縮機的開、停，使電冰箱內溫度保持在一定的溫差范圍內。
