小型制冷空調的封閉式壓縮機所用電動機的啟動方式分單相電源與三相電源兩大類型。
三相電源電動機的啟動方式：封閉式壓縮機中使用三相感應電動機(以下稱為三相電動機),電動機采用三種啟動方式。

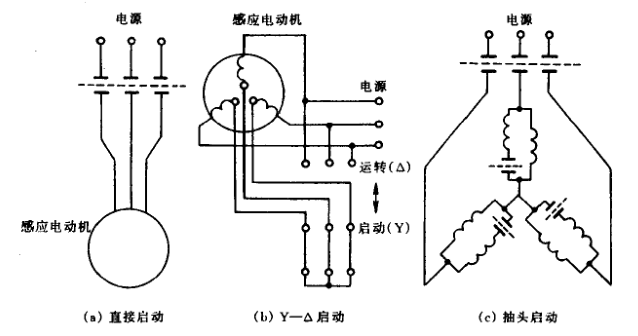

(1)直接啟動式：用交流接觸器或空氣開關使三相電源直接進入電動機內啟動運行圖2-8(a)所示。普通三相電動機直接啟動時,其啟動電流為額定電流的5-6倍,它將網電壓下降,會對其他運轉機器產生不良影響,因此,對這種電動機要求啟動加速轉短時間內啟動完畢,并進入穩定運轉。對功率為0kW以下的電動機可使用直接啟動方行。
(2)Y-△啟動式：在額定輸出功率為10kW以上的特殊鼠籠式電動機中,可裝設Y-△啟動器啟動補償器啟動電抗器等。Y-△啟動方式是在啟動時,定子線圈呈Y型接到電源上(如圖2-8(b)所示),充分加速后,切換成△形接線,以完成啟動。這種Y-△啟動,啟動時的電壓為1/
,動轉矩減小到直接啟動轉矩的1/3。因而,啟動轉矩大幅度減小,故在低負荷壓縮機和有卸載機構的壓縮機中使用。
(3)抽頭啟動式：這種啟動方式是把電動機的線圈作為并聯回路(如圖2-8(e)),啟動時使用其中的一半線圈進行啟動,轉入全速后,再將剩余的線圈投入,這種啟動方式只要接入一個開關即可,且不須進行Y-△啟動的那種切換操作。
